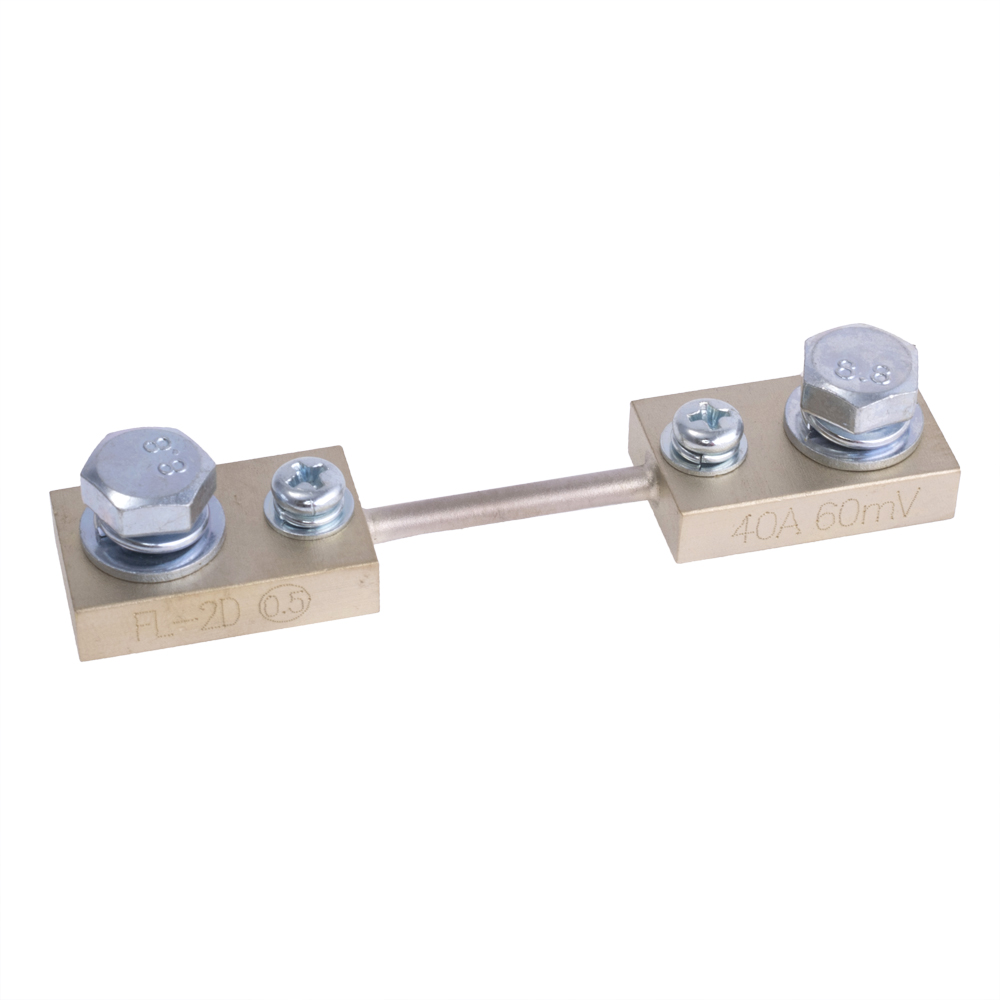

FL-2D 40A DIN43703, 60mV, 0.5V Class CG

Shunt FL-2D 60mV nach DIN43703 Nebenwiderstand Messshunt Messstrom 10/15/20/30/40/50/60/75/100A Klasse 0,5

Die Nebenwiderstände der Baureihe FL-2D dienen zur indirekten Messung hoher elektrischer Stromstärken, vorzugsweise in Gleichstromanwendungen. Fliesst ein elektrischer Strom durch den Nebenwiderstand, fällt an diesem eine Spannung ab. Dieser Spannungabfall kann als Eingangssignal an Messgeräten oder entsprechenden Auswerteeinrichtungen genutzt werden. Das Messgerät, bzw. die Auswerteeinrichtung muss über einen Spannungseingang verfügen. Messgeräte werden üblicherweise in Ampere (A) skaliert.

Hersteller CG

Allgemeine Daten

Spannungsabfall nom. 60mV

Genauigkeitsklasse 0,5

Temperaturkoeffizient 0,1%/10° K

Dauerüberlastbarkeit 1,2facher Nennstrom

Umgebungstemperatur -25°C bis +55°C

Schraubanschluss

Variable Daten

Nennstrom 10A

Mit Isoliersockel

Abmessungen 135x30x16mm

Produktcode 169748

Nennstrom 15A

Mit Isoliersockel

Abmessungen 135x30x16mm

Produktcode 169749

Nennstrom 20A

Mit Isoliersockel

Abmessungen 135x30x16mm

Produktcode 169750

Nennstrom 30A

Ohne Isoliersockel

Abmessungen 100x20x8mm

Produktcode 169751

Nennstrom 40A

Ohne Isoliersockel

Abmessungen 100x20x8mm

Produktcode 169752

Nennstrom 50A

Ohne Isoliersockel

Abmessungen 100x20x8mm

Produktcode 169753

Nennstrom 60A

Ohne Isoliersockel

Abmessungen 100x20x8mm

Produktcode 169754

Nennstrom 75A

Ohne Isoliersockel

Abmessungen 100x20x8mm

Produktcode 169755

Nennstrom 100A

Ohne Isoliersockel

Abmessungen 100x20x8mm

Produktcode 169756
