Модуль датчик струму 100А на базі ACS758LCB-100B, G02-09

Hersteller:

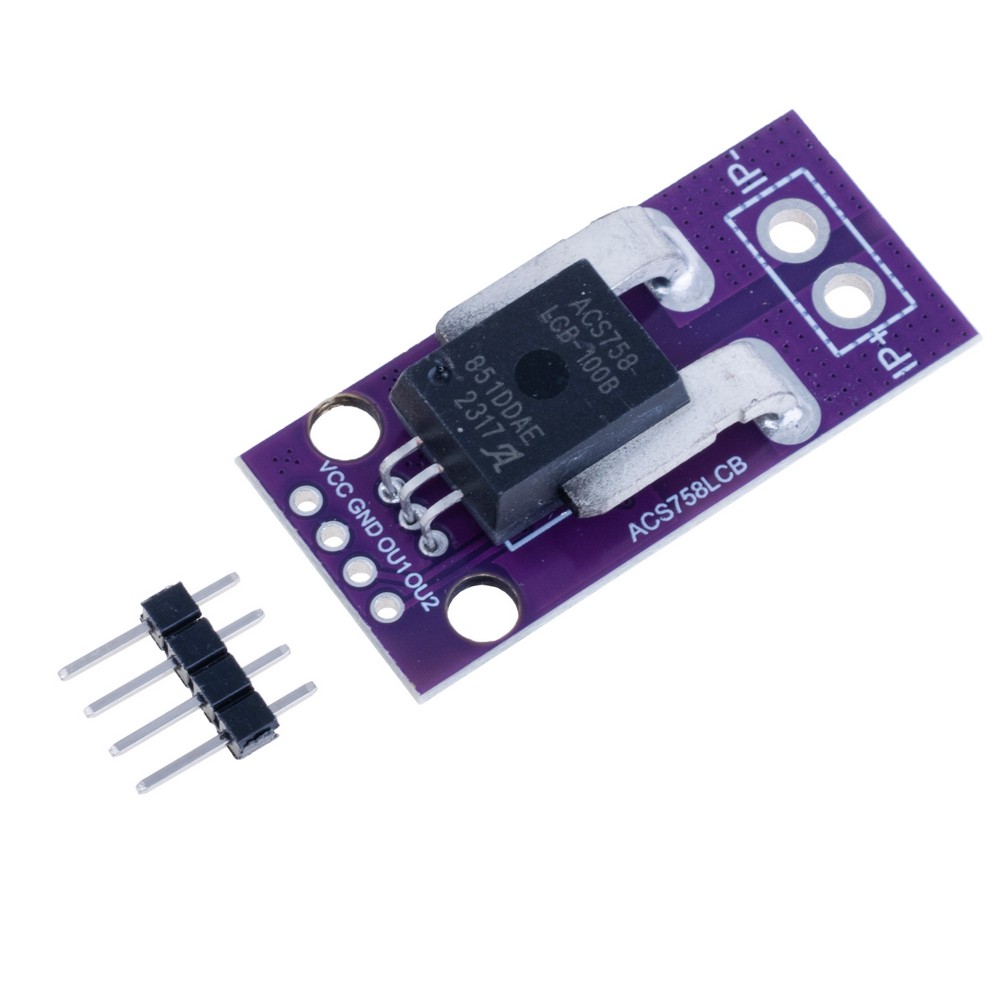

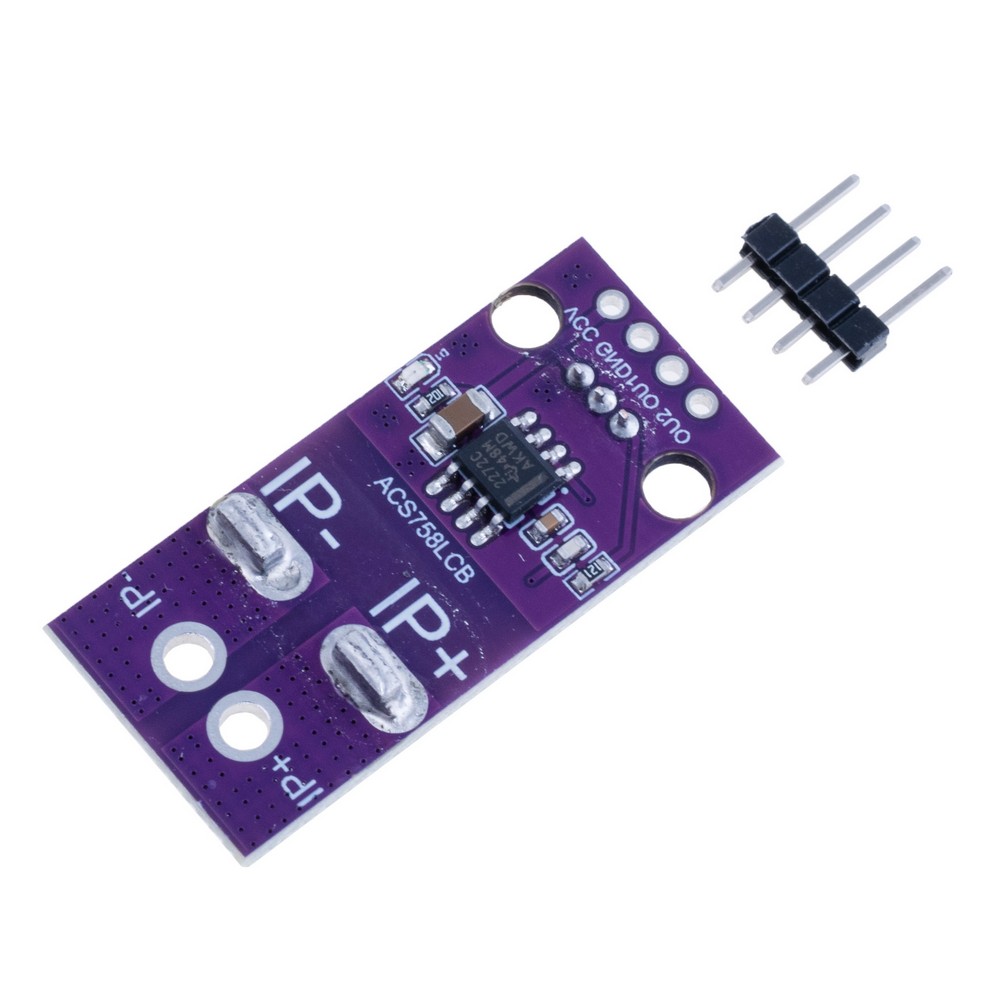

Опис: Модуль CJMCU-758 призначений для вимірювання струму до 100A та використовує датчик струму ACS758. Для покращення стабільності вихідного сигналу використовується фільтр RC та операційний підсилювач, що узгоджує вихідний сигнал із АЦП мікроконтролера. Модуль підтримує два виходи: Прямий аналоговий вихід, сигнал з підлаштованим зміщенням напруги. Робоча напруга: 3...5V. Статична вихідна напруга: VCC/2. Споживаний струм: 135мА (макс.). Максимальний вихідний струм (VIOUT-GND): 3мА. Смуга пропускання: 120 кГц. Габаритні розміри модуля: 37×17,5мм
Тип: Шилд датчик
