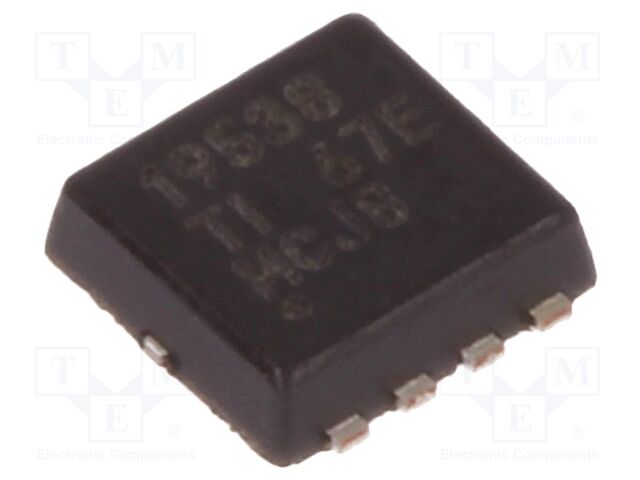

CSD19538Q3AT TEXAS INSTRUMENTS
Hersteller: TEXAS INSTRUMENTS
Category: SMD N channel transistors
Description: Transistor: N-MOSFET; unipolar; 100V; 15A; 23W; VSONP8; 3.3x3.3mm
Type of transistor: N-MOSFET
Technology: NexFET™
Polarisation: unipolar
Drain-source voltage: 100V
Drain current: 15A
Power dissipation: 23W
Case: VSONP8
Gate-source voltage: ±20V
On-state resistance: 49mΩ
Mounting: SMD
Gate charge: 4.3nC
Kind of package: reel; tape
Kind of channel: enhancement
Dimensions: 3.3x3.3mm
Produktrezensionen
Produktbewertung abgeben
Technische Details CSD19538Q3AT TEXAS INSTRUMENTS
Description: MOSFET N-CH 100V 15A 8VSON, Packaging: Tape & Reel (TR), Package / Case: 8-PowerVDFN, Mounting Type: Surface Mount, Operating Temperature: -55°C ~ 150°C (TJ), Technology: MOSFET (Metal Oxide), FET Type: N-Channel, Current - Continuous Drain (Id) @ 25°C: 15A (Ta), Rds On (Max) @ Id, Vgs: 59mOhm @ 5A, 10V, Power Dissipation (Max): 2.8W (Ta), 23W (Tc), Vgs(th) (Max) @ Id: 3.8V @ 250µA, Supplier Device Package: 8-VSONP (3x3.3), Part Status: Active, Drive Voltage (Max Rds On, Min Rds On): 6V, 10V, Vgs (Max): ±20V, Drain to Source Voltage (Vdss): 100 V, Gate Charge (Qg) (Max) @ Vgs: 4.3 nC @ 10 V, Input Capacitance (Ciss) (Max) @ Vds: 454 pF @ 50 V.
Weitere Produktangebote CSD19538Q3AT
| Foto | Bezeichnung | Hersteller | Beschreibung | Verfügbarkeit | Privatkunde |
|---|---|---|---|---|---|
| CSD19538Q3AT | Texas Instruments |
MOSFET N-CH 100V 15A VSONP Транзистори |
Produkt ist nicht verfügbar |
Im Einkaufswagen Stück im Wert von UAH | |
 |
CSD19538Q3AT | Texas Instruments |
Description: MOSFET N-CH 100V 15A 8VSON Packaging: Tape & Reel (TR) Package / Case: 8-PowerVDFN Mounting Type: Surface Mount Operating Temperature: -55°C ~ 150°C (TJ) Technology: MOSFET (Metal Oxide) FET Type: N-Channel Current - Continuous Drain (Id) @ 25°C: 15A (Ta) Rds On (Max) @ Id, Vgs: 59mOhm @ 5A, 10V Power Dissipation (Max): 2.8W (Ta), 23W (Tc) Vgs(th) (Max) @ Id: 3.8V @ 250µA Supplier Device Package: 8-VSONP (3x3.3) Part Status: Active Drive Voltage (Max Rds On, Min Rds On): 6V, 10V Vgs (Max): ±20V Drain to Source Voltage (Vdss): 100 V Gate Charge (Qg) (Max) @ Vgs: 4.3 nC @ 10 V Input Capacitance (Ciss) (Max) @ Vds: 454 pF @ 50 V |
Produkt ist nicht verfügbar |
Mindestbestellmenge: 250 Stücke Im Einkaufswagen Stück im Wert von UAH |
|
|
CSD19538Q3AT | Texas Instruments |
Description: MOSFET N-CH 100V 15A 8VSON Packaging: Cut Tape (CT) Package / Case: 8-PowerVDFN Mounting Type: Surface Mount Operating Temperature: -55°C ~ 150°C (TJ) Technology: MOSFET (Metal Oxide) FET Type: N-Channel Current - Continuous Drain (Id) @ 25°C: 15A (Ta) Rds On (Max) @ Id, Vgs: 59mOhm @ 5A, 10V Power Dissipation (Max): 2.8W (Ta), 23W (Tc) Vgs(th) (Max) @ Id: 3.8V @ 250µA Supplier Device Package: 8-VSONP (3x3.3) Part Status: Active Drive Voltage (Max Rds On, Min Rds On): 6V, 10V Vgs (Max): ±20V Drain to Source Voltage (Vdss): 100 V Gate Charge (Qg) (Max) @ Vgs: 4.3 nC @ 10 V Input Capacitance (Ciss) (Max) @ Vds: 454 pF @ 50 V |
Produkt ist nicht verfügbar |
Im Einkaufswagen Stück im Wert von UAH |
 |
CSD19538Q3AT | Texas Instruments |
MOSFETs 100-V N channel Nex FET power MOSFET s A A 595-CSD19538Q3A |
Produkt ist nicht verfügbar |
Im Einkaufswagen Stück im Wert von UAH |
 |
CSD19538Q3AT | TEXAS INSTRUMENTS |
Description: TEXAS INSTRUMENTS - CSD19538Q3AT - Leistungs-MOSFET, n-Kanal, 100 V, 14 A, 0.049 ohm, SON, Oberflächenmontage Transistormontage: Oberflächenmontage Drain-Source-Spannung Vds: 100 Dauer-Drainstrom Id: 14 Qualifikation: - MSL: MSL 1 - unbegrenzt Verlustleistung Pd: 23 Gate-Source-Schwellenspannung, max.: 3.2 Verlustleistung: 23 Bauform - Transistor: SON Anzahl der Pins: 8 Produktpalette: NexFET Wandlerpolarität: n-Kanal Kanaltyp: n-Kanal Betriebswiderstand, Rds(on): 0.049 Rds(on)-Prüfspannung: 10 Betriebstemperatur, max.: 150 Drain-Source-Durchgangswiderstand: 0.049 SVHC: No SVHC (10-Jun-2022) |
Produkt ist nicht verfügbar |
Im Einkaufswagen Stück im Wert von UAH |
|
|
CSD19538Q3AT | TEXAS INSTRUMENTS |
Description: TEXAS INSTRUMENTS - CSD19538Q3AT - Leistungs-MOSFET, n-Kanal, 100 V, 14 A, 0.049 ohm, SON, Oberflächenmontage Verlustleistung: 23 Kanaltyp: n-Kanal Drain-Source-Durchgangswiderstand: 0.049 Qualifikation: - SVHC: No SVHC (10-Jun-2022) |
Produkt ist nicht verfügbar |
Mindestbestellmenge: 100 Stücke Im Einkaufswagen Stück im Wert von UAH |
 |
CSD19538Q3AT | Texas Instruments |
Trans MOSFET N-CH Si 100V 15A 8-Pin VSONP EP T/R |
Produkt ist nicht verfügbar |
Mindestbestellmenge: 250 Stücke Im Einkaufswagen Stück im Wert von UAH |
|
|
CSD19538Q3AT | Texas Instruments |
Trans MOSFET N-CH Si 100V 15A 8-Pin VSONP EP T/R |
Produkt ist nicht verfügbar |
Mindestbestellmenge: 250 Stücke Im Einkaufswagen Stück im Wert von UAH |
| CSD19538Q3AT |
|
Hersteller: Texas Instruments
MOSFET N-CH 100V 15A VSONP Транзистори
MOSFET N-CH 100V 15A VSONP Транзистори
Produkt ist nicht verfügbar
Im Einkaufswagen
Stück im Wert von UAH
| CSD19538Q3AT |
|
Hersteller: Texas Instruments
Description: MOSFET N-CH 100V 15A 8VSON
Packaging: Tape & Reel (TR)
Package / Case: 8-PowerVDFN
Mounting Type: Surface Mount
Operating Temperature: -55°C ~ 150°C (TJ)
Technology: MOSFET (Metal Oxide)
FET Type: N-Channel
Current - Continuous Drain (Id) @ 25°C: 15A (Ta)
Rds On (Max) @ Id, Vgs: 59mOhm @ 5A, 10V
Power Dissipation (Max): 2.8W (Ta), 23W (Tc)
Vgs(th) (Max) @ Id: 3.8V @ 250µA
Supplier Device Package: 8-VSONP (3x3.3)
Part Status: Active
Drive Voltage (Max Rds On, Min Rds On): 6V, 10V
Vgs (Max): ±20V
Drain to Source Voltage (Vdss): 100 V
Gate Charge (Qg) (Max) @ Vgs: 4.3 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds: 454 pF @ 50 V
Description: MOSFET N-CH 100V 15A 8VSON
Packaging: Tape & Reel (TR)
Package / Case: 8-PowerVDFN
Mounting Type: Surface Mount
Operating Temperature: -55°C ~ 150°C (TJ)
Technology: MOSFET (Metal Oxide)
FET Type: N-Channel
Current - Continuous Drain (Id) @ 25°C: 15A (Ta)
Rds On (Max) @ Id, Vgs: 59mOhm @ 5A, 10V
Power Dissipation (Max): 2.8W (Ta), 23W (Tc)
Vgs(th) (Max) @ Id: 3.8V @ 250µA
Supplier Device Package: 8-VSONP (3x3.3)
Part Status: Active
Drive Voltage (Max Rds On, Min Rds On): 6V, 10V
Vgs (Max): ±20V
Drain to Source Voltage (Vdss): 100 V
Gate Charge (Qg) (Max) @ Vgs: 4.3 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds: 454 pF @ 50 V
Produkt ist nicht verfügbar
Mindestbestellmenge: 250 Stücke
Im Einkaufswagen
Stück im Wert von UAH
| CSD19538Q3AT |
|
Hersteller: Texas Instruments
Description: MOSFET N-CH 100V 15A 8VSON
Packaging: Cut Tape (CT)
Package / Case: 8-PowerVDFN
Mounting Type: Surface Mount
Operating Temperature: -55°C ~ 150°C (TJ)
Technology: MOSFET (Metal Oxide)
FET Type: N-Channel
Current - Continuous Drain (Id) @ 25°C: 15A (Ta)
Rds On (Max) @ Id, Vgs: 59mOhm @ 5A, 10V
Power Dissipation (Max): 2.8W (Ta), 23W (Tc)
Vgs(th) (Max) @ Id: 3.8V @ 250µA
Supplier Device Package: 8-VSONP (3x3.3)
Part Status: Active
Drive Voltage (Max Rds On, Min Rds On): 6V, 10V
Vgs (Max): ±20V
Drain to Source Voltage (Vdss): 100 V
Gate Charge (Qg) (Max) @ Vgs: 4.3 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds: 454 pF @ 50 V
Description: MOSFET N-CH 100V 15A 8VSON
Packaging: Cut Tape (CT)
Package / Case: 8-PowerVDFN
Mounting Type: Surface Mount
Operating Temperature: -55°C ~ 150°C (TJ)
Technology: MOSFET (Metal Oxide)
FET Type: N-Channel
Current - Continuous Drain (Id) @ 25°C: 15A (Ta)
Rds On (Max) @ Id, Vgs: 59mOhm @ 5A, 10V
Power Dissipation (Max): 2.8W (Ta), 23W (Tc)
Vgs(th) (Max) @ Id: 3.8V @ 250µA
Supplier Device Package: 8-VSONP (3x3.3)
Part Status: Active
Drive Voltage (Max Rds On, Min Rds On): 6V, 10V
Vgs (Max): ±20V
Drain to Source Voltage (Vdss): 100 V
Gate Charge (Qg) (Max) @ Vgs: 4.3 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds: 454 pF @ 50 V
Produkt ist nicht verfügbar
Im Einkaufswagen
Stück im Wert von UAH
| CSD19538Q3AT |
|
Hersteller: Texas Instruments
MOSFETs 100-V N channel Nex FET power MOSFET s A A 595-CSD19538Q3A
MOSFETs 100-V N channel Nex FET power MOSFET s A A 595-CSD19538Q3A
Produkt ist nicht verfügbar
Im Einkaufswagen
Stück im Wert von UAH
| CSD19538Q3AT |
|
Hersteller: TEXAS INSTRUMENTS
Description: TEXAS INSTRUMENTS - CSD19538Q3AT - Leistungs-MOSFET, n-Kanal, 100 V, 14 A, 0.049 ohm, SON, Oberflächenmontage
Transistormontage: Oberflächenmontage
Drain-Source-Spannung Vds: 100
Dauer-Drainstrom Id: 14
Qualifikation: -
MSL: MSL 1 - unbegrenzt
Verlustleistung Pd: 23
Gate-Source-Schwellenspannung, max.: 3.2
Verlustleistung: 23
Bauform - Transistor: SON
Anzahl der Pins: 8
Produktpalette: NexFET
Wandlerpolarität: n-Kanal
Kanaltyp: n-Kanal
Betriebswiderstand, Rds(on): 0.049
Rds(on)-Prüfspannung: 10
Betriebstemperatur, max.: 150
Drain-Source-Durchgangswiderstand: 0.049
SVHC: No SVHC (10-Jun-2022)
Description: TEXAS INSTRUMENTS - CSD19538Q3AT - Leistungs-MOSFET, n-Kanal, 100 V, 14 A, 0.049 ohm, SON, Oberflächenmontage
Transistormontage: Oberflächenmontage
Drain-Source-Spannung Vds: 100
Dauer-Drainstrom Id: 14
Qualifikation: -
MSL: MSL 1 - unbegrenzt
Verlustleistung Pd: 23
Gate-Source-Schwellenspannung, max.: 3.2
Verlustleistung: 23
Bauform - Transistor: SON
Anzahl der Pins: 8
Produktpalette: NexFET
Wandlerpolarität: n-Kanal
Kanaltyp: n-Kanal
Betriebswiderstand, Rds(on): 0.049
Rds(on)-Prüfspannung: 10
Betriebstemperatur, max.: 150
Drain-Source-Durchgangswiderstand: 0.049
SVHC: No SVHC (10-Jun-2022)
Produkt ist nicht verfügbar
Im Einkaufswagen
Stück im Wert von UAH
| CSD19538Q3AT |
|
Hersteller: TEXAS INSTRUMENTS
Description: TEXAS INSTRUMENTS - CSD19538Q3AT - Leistungs-MOSFET, n-Kanal, 100 V, 14 A, 0.049 ohm, SON, Oberflächenmontage
Verlustleistung: 23
Kanaltyp: n-Kanal
Drain-Source-Durchgangswiderstand: 0.049
Qualifikation: -
SVHC: No SVHC (10-Jun-2022)
Description: TEXAS INSTRUMENTS - CSD19538Q3AT - Leistungs-MOSFET, n-Kanal, 100 V, 14 A, 0.049 ohm, SON, Oberflächenmontage
Verlustleistung: 23
Kanaltyp: n-Kanal
Drain-Source-Durchgangswiderstand: 0.049
Qualifikation: -
SVHC: No SVHC (10-Jun-2022)
Produkt ist nicht verfügbar
Mindestbestellmenge: 100 Stücke
Im Einkaufswagen
Stück im Wert von UAH
| CSD19538Q3AT |
|
Hersteller: Texas Instruments
Trans MOSFET N-CH Si 100V 15A 8-Pin VSONP EP T/R
Trans MOSFET N-CH Si 100V 15A 8-Pin VSONP EP T/R
Produkt ist nicht verfügbar
Mindestbestellmenge: 250 Stücke
Im Einkaufswagen
Stück im Wert von UAH
| CSD19538Q3AT |
|
Hersteller: Texas Instruments
Trans MOSFET N-CH Si 100V 15A 8-Pin VSONP EP T/R
Trans MOSFET N-CH Si 100V 15A 8-Pin VSONP EP T/R
Produkt ist nicht verfügbar
Mindestbestellmenge: 250 Stücke
Im Einkaufswagen
Stück im Wert von UAH
