DSO-510 MINI Type Pocket Oscilloscope FNIRSI
Produktcode: 211363
2
zu Favoriten hinzufügen
Lieblingsprodukt
Hersteller: FNIRSI
Gruppe: Осцилографи
Beschreibung: Oszilloskop+Generator. Display: 2.8", 320*240. Frequenz Abtastrate: 48MSa/s, Bandbreite Bandbreite: 10MHz. Vertikale Empfindlichkeit: 10mV/Div...10V/Div. Bereich Zeitbasis: 50ns...20S. Bereich Spannung (mit Prüfspitze 10X): ±400V. Modus Trigger: Automatisch/Normal/Single. Flanke Trigger: Steigend/Fallend. Generator Signale: 13 Formen, Frequenz: 0...50KHz, Koeffizient Füllung (Rechteck, Sägezahn): 0...100%, Amplitude: 0,1V...3V. Kalibrier- Signal (Rechteck): Frequenz: 1KHz, Koeffizient Füllung: 50%, Amplitude: 3,3V. Laden: 5V/1A, Kapazität Batterie: 1000mAh. Abmessungen: 99×68,30x19,5mm
Produktrezensionen
Produktbewertung abgeben
Technische Details DSO-510 MINI Type Pocket Oscilloscope FNIRSI
FNIRSI DSO-510 – Mini Digital-Oszilloskop mit integriertem DDS-Signalgenerator
Das FNIRSI DSO-510 ist ein kompaktes, tragbares 2-in-1 Messgerät, das ein leistungsfähiges 10 MHz Digital-Oszilloskop mit einem integrierten DDS-Signalgenerator vereint. Ideal für Elektronik-Hobbyisten, Service-Techniker und den mobilen Einsatz.
Technische Daten
- Bandbreite Oszilloskop: 10 MHz
- Abtastrate: 48 MSa/s (Realtime)
- Vertikale Empfindlichkeit: 10 mV/Div … 10 V/Div
- Zeitbasis: 50 ns/Div … 20 s/Div
- Max. Eingangsspannung: ±400 V mit 10:1 Tastkopf
- Trigger-Modi: Auto / Normal / Single, Flanke ansteigend oder fallend
DDS-Signalgenerator
- Frequenzbereich: 0 … 50 kHz
- Amplitude: 0,1 … 3 V
- Duty-Cycle (Rechteck/Puls): 0 … 100 %
- Signalformen: 13 verschiedene Wellenformen (Sinus, Rechteck, Sägezahn, Halb-/Vollwelle, Stufenwelle, Anti-Stufenwelle, Rauschsignal, exponentielles Ansteigen/Abfallen, DC, Multi-Audio, Sink-Pulse, Lorentz-Welle)
- Kalibrier-Ausgang: 1 kHz Rechteck, 50 % Duty, 3,3 V
Display & Stromversorgung
- Display: 2,8" TFT-Farbdisplay (320 × 240 Pixel)
- Akku: 1000 mAh Lithium, aufladbar über USB-C (5 V / 1 A)
- Abmessungen: 99 × 68,3 × 19,5 mm

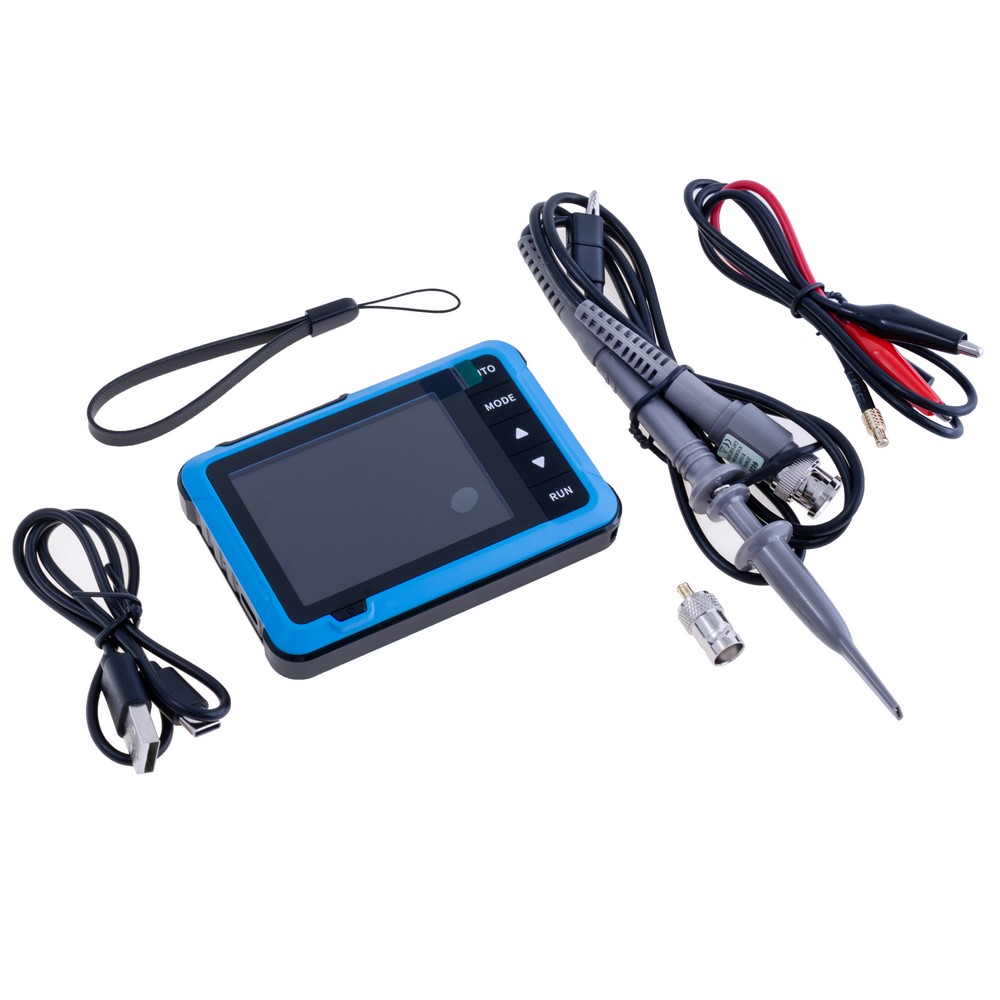

Lieferumfang
- FNIRSI DSO-510 Oszilloskop mit DDS-Signalgenerator
- P6100 Tastkopf (10:1/1:1)
- USB-C Ladekabel
- Kabelsatz mit Krokodilklemmen

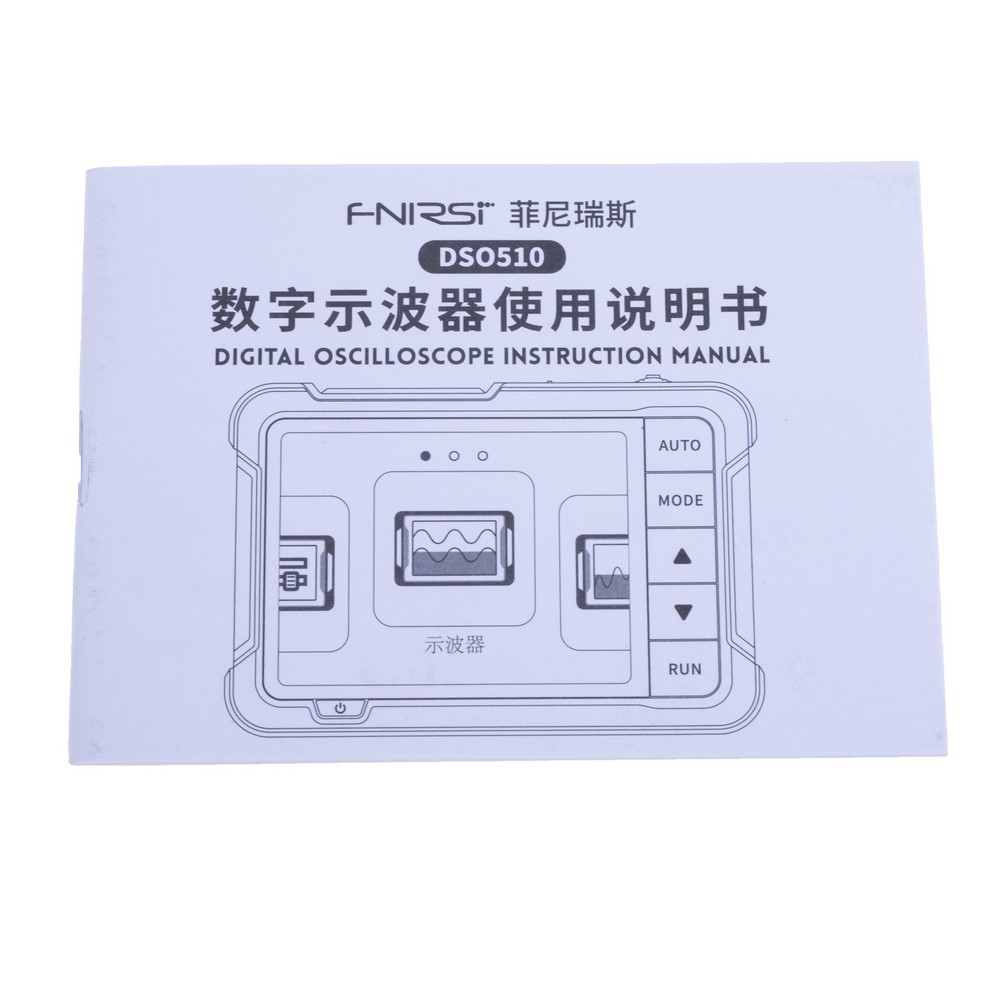

- Bedienungsanleitung
Vorteile: Kompakte Bauform, vielseitige Messfunktionen und integrierter Signalgenerator machen das FNIRSI DSO-510 zu einem idealen Werkzeug für Labor, Werkstatt und unterwegs.
