Produkte > Netzteile und Ladegeräte > Netzgeräte auf DIN-Schiene > EDR-120-12 MeanWell

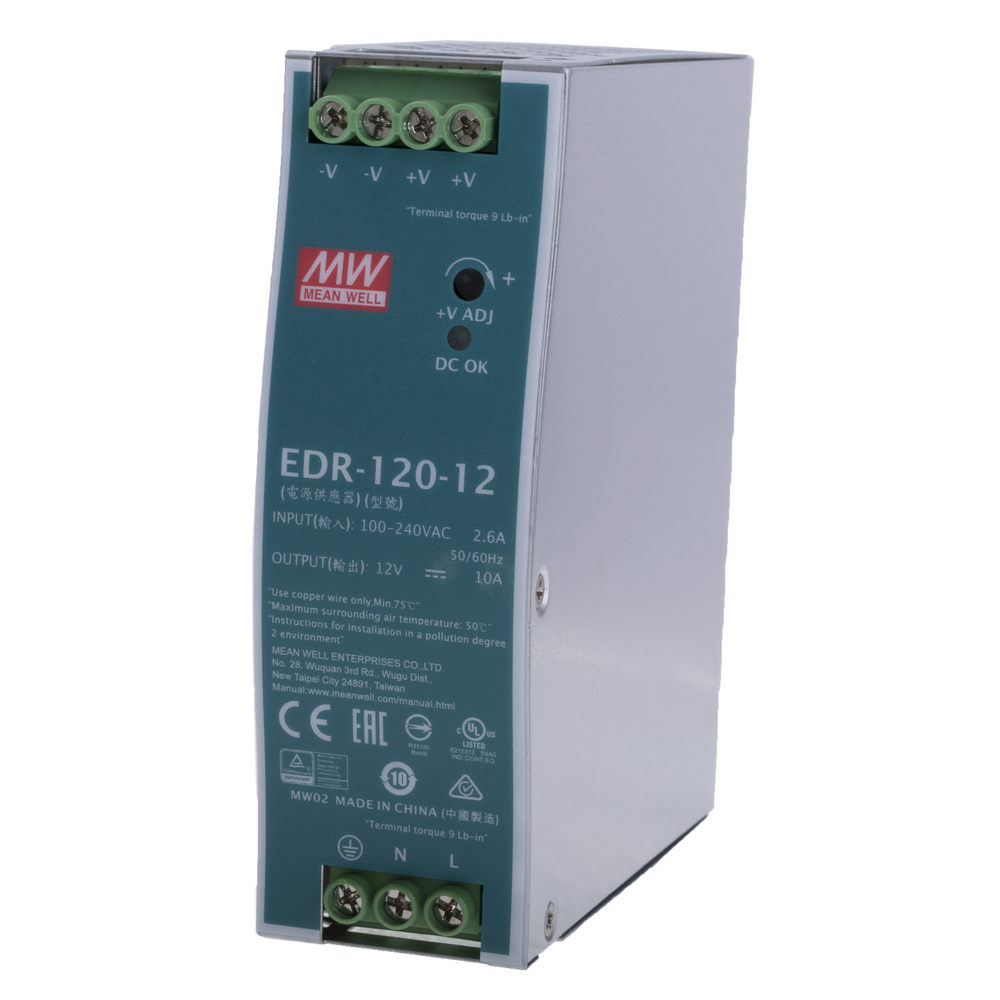

EDR-120-12
EDR-120-12
EDR-120-12EDR-120-12

EDR-120-12 MeanWell

edr-120-spec-datasheet.pdf
Produktcode: 107469
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller: MeanWell
Typ: auf DIN-Schiene
Eingangsspannung: 90...264VAC
Ausgangsspannung: 12V
Ausgangsstrom: 10A
Leistung: 120W
Abmessungen, mm: 40*125.2*113mm
Produkt ist nicht verfügbar
AnzahlPreis
1+35.89 EUR
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details EDR-120-12 MeanWell

MeanWell Netzteil 120 W 12V 10A Hutschienennetzteil EDR-120-12 schmal sparsam Schaltnetzteil DIN-Rail

Versand mit Verfolgung

EDR-120 ist eine günstige schmale 120-W-DIN-Schienen-Stromversorgungsserie, die sich für die Installation auf TS-35-Montageschienen eignet. Das Gehäuse ist nur 40 mm breit, was Platz in den Schränken spart.

Universeller AC-Eingang / Vollständige Reichweite

Schutz: Kurzschluss / Überlast / Überspannung / Übertemperatur

Kühlung durch freie Luftkonvektion

Kann auf DIN-Schiene TS-35 / 7,5 oder 15 installiert werden

UL508 (industrielle Steuerausrüstung) genehmigt

EN61000-6-2 (EN50082-2) entspricht

Hersteller     MEAN WELL

Netzteil-Typ            Schaltnetzteil

Leistung        120W

Ausgangsspannung nominal  12V DC

Ausgangsspannung einstellbar  12...14V DC            +/-2,0%

Ausgangsstrom      0…10A

Eingangsspannung (Vollbereich)    90...264V AC, 47…63Hz,  127...370V DC

Eingangsspannung (zertifiziert *) 100…240VAC

Elektrischer Anschluss     Klemmleiste

Montage      DIN-Schiene

Äußere Abmessungen     40 x 125.2 x 113,5mm

Gewicht        0,6kg

Betriebstemperatur          -20...60°C    freie Konvektion

Sicherung     Überlastung, Überhitzung, Überspannung, Kurzschluss

Wirkungsgrad        85%

Zusatzfunktionen:  Signalmeldung der korrekten Ausgangsspannung

  *Bemerkung:  Laut EN63000 wird die Zertifizierung für einen Eingangsspannungsbereich von 100 bis 240 Volt durchgeführt, aber kann der Hersteller die Eingangsspannung in einem größeren Bereich zulassen.

        Produktcode 107469

Weitere Produktangebote EDR-120-12 nach Preis ab 26.11 EUR bis 40.57 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit Preis
EDR-120-12 EDR-120-12 MEAN WELL Short_Form_din.pdf EDR-120-SPEC.pdf Mean_Well_Industrial-Catalog.pdf Category: Din Rail Mounting Power Supplies
Description: Power supply: switching; for DIN rail; 120W; 12VDC; 10A; 90÷264VAC
Supply voltage: 90...264V AC; 127...370V DC
Operating temperature: -20...60°C
Additional functions: output voltage correctness indication
Body dimensions: 40x125.2x113.5mm
Kind of power supply: for DIN rail
Manufacturer series: EDR-120
Number of outputs: 1
Output current: 10A
Output voltage: 12V DC
Output voltage range: 12...14V DC
Efficiency: 85%
Power: 0.12kW
Protection: anti-overload OPP; anti-overvoltage OVP; overheating OTP; short circuit protection SCP
Mounting: for DIN rail mounting
Caution!: rated parameters obtained at full load
Type of power supply: switching
Electrical connection: terminal block
auf Bestellung 3001 Stücke:
Lieferzeit 14-21 Tag (e)
3+27.41 EUR
5+26.11 EUR
Mindestbestellmenge: 3 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
EDR-120-12 EDR-120-12 MEAN WELL USA Inc. EDR-120-spec.pdf Description: AC/DC DIN RAIL SUPPLY 12V 120W
Power (Watts): 120W
Features: Adjustable Output, Universal Input
Packaging: Box
Size / Dimension: 4.47" L x 1.57" W x 4.93" H (113.5mm x 40.0mm x 125.2mm)
Operating Temperature: -20°C ~ 60°C (With Derating)
Applications: Industrial, ITE (Commercial)
Input Type: AC or DC
Approval Agency: CB, CE, cULus, RCM, TUV
Efficiency: 85%
Current - Output (Max): 10A
Voltage - Output 1: 12V
Part Status: Active
Number of Outputs: 1
Voltage - Isolation: 3 kV
AC Voltage - Input: 90 ~ 264 VAC
DC Voltage - Input (Min): 127V
DC Voltage - Input (Max): 370V
auf Bestellung 167 Stücke:
Lieferzeit 10-14 Tag (e)
1+40 EUR
5+38.06 EUR
10+36.42 EUR
25+35.38 EUR
Im Einkaufswagen  Stück im Wert von  UAH
EDR-120-12 EDR-120-12 MEAN WELL EDR-120-spec.pdf Power Supplies - DIN Rail Mount 120W 12V 10A EN55022 Class A
auf Bestellung 113 Stücke:
Lieferzeit 10-14 Tag (e)
1+40.57 EUR
5+38.79 EUR
Im Einkaufswagen  Stück im Wert von  UAH
EDR-120-12 EDR-120-12 MEAN WELL 2859579.pdf Description: MEAN WELL - EDR-120-12 - AC/DC-Netzteil für DIN-Schienenmontage, ITE, 1 Ausgang, 120 W, 12 VDC, 10 A
tariffCode: 85044095
euEccn: NLR
Ausgangsstrom - Ausgang 2: -
rohsCompliant: YES
Ausgangsspannung - Ausgang 4: -
hazardous: false
rohsPhthalatesCompliant: YES
Anzahl der Ausgänge: 1 Ausgang
isCanonical: Y
AC-Eingangsspannung: 90V AC bis 264V AC
Ausgangsspannung - Ausgang 3: -
SVHC: No SVHC (25-Jun-2025)
Ausgangsstrom - Ausgang 3: -
Stromversorgungsausgang: Einstellbar, fest
Produktpalette: EDR-120 Series
Ausgangsspannung - Ausgang 1: 12VDC
productTraceability: No
usEccn: EAR99
Ausgangsspannung - Ausgang 2: -
Ausgangsstrom - Ausgang 1: 10A
Anwendungen für das Netzteil: ITE
Ausgangsleistung, max.: 120W
Ausgangsstrom - Ausgang 4: -
auf Bestellung 17 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
EDR-120-12 Short_Form_din.pdf EDR-120-SPEC.pdf Mean_Well_Industrial-Catalog.pdf
EDR-120-12
Hersteller: MEAN WELL
Category: Din Rail Mounting Power Supplies
Description: Power supply: switching; for DIN rail; 120W; 12VDC; 10A; 90÷264VAC
Supply voltage: 90...264V AC; 127...370V DC
Operating temperature: -20...60°C
Additional functions: output voltage correctness indication
Body dimensions: 40x125.2x113.5mm
Kind of power supply: for DIN rail
Manufacturer series: EDR-120
Number of outputs: 1
Output current: 10A
Output voltage: 12V DC
Output voltage range: 12...14V DC
Efficiency: 85%
Power: 0.12kW
Protection: anti-overload OPP; anti-overvoltage OVP; overheating OTP; short circuit protection SCP
Mounting: for DIN rail mounting
Caution!: rated parameters obtained at full load
Type of power supply: switching
Electrical connection: terminal block
auf Bestellung 3001 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPreis
3+27.41 EUR
5+26.11 EUR
Mindestbestellmenge: 3 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
EDR-120-12 EDR-120-spec.pdf
EDR-120-12
Hersteller: MEAN WELL USA Inc.
Description: AC/DC DIN RAIL SUPPLY 12V 120W
Power (Watts): 120W
Features: Adjustable Output, Universal Input
Packaging: Box
Size / Dimension: 4.47" L x 1.57" W x 4.93" H (113.5mm x 40.0mm x 125.2mm)
Operating Temperature: -20°C ~ 60°C (With Derating)
Applications: Industrial, ITE (Commercial)
Input Type: AC or DC
Approval Agency: CB, CE, cULus, RCM, TUV
Efficiency: 85%
Current - Output (Max): 10A
Voltage - Output 1: 12V
Part Status: Active
Number of Outputs: 1
Voltage - Isolation: 3 kV
AC Voltage - Input: 90 ~ 264 VAC
DC Voltage - Input (Min): 127V
DC Voltage - Input (Max): 370V
auf Bestellung 167 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPreis
1+40 EUR
5+38.06 EUR
10+36.42 EUR
25+35.38 EUR
Im Einkaufswagen  Stück im Wert von  UAH
EDR-120-12 EDR-120-spec.pdf
EDR-120-12
Hersteller: MEAN WELL
Power Supplies - DIN Rail Mount 120W 12V 10A EN55022 Class A
auf Bestellung 113 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPreis
1+40.57 EUR
5+38.79 EUR
Im Einkaufswagen  Stück im Wert von  UAH
EDR-120-12 2859579.pdf
EDR-120-12
Hersteller: MEAN WELL
Description: MEAN WELL - EDR-120-12 - AC/DC-Netzteil für DIN-Schienenmontage, ITE, 1 Ausgang, 120 W, 12 VDC, 10 A
tariffCode: 85044095
euEccn: NLR
Ausgangsstrom - Ausgang 2: -
rohsCompliant: YES
Ausgangsspannung - Ausgang 4: -
hazardous: false
rohsPhthalatesCompliant: YES
Anzahl der Ausgänge: 1 Ausgang
isCanonical: Y
AC-Eingangsspannung: 90V AC bis 264V AC
Ausgangsspannung - Ausgang 3: -
SVHC: No SVHC (25-Jun-2025)
Ausgangsstrom - Ausgang 3: -
Stromversorgungsausgang: Einstellbar, fest
Produktpalette: EDR-120 Series
Ausgangsspannung - Ausgang 1: 12VDC
productTraceability: No
usEccn: EAR99
Ausgangsspannung - Ausgang 2: -
Ausgangsstrom - Ausgang 1: 10A
Anwendungen für das Netzteil: ITE
Ausgangsleistung, max.: 120W
Ausgangsstrom - Ausgang 4: -
auf Bestellung 17 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
