GM328 Tester Halbleiter / ESR-Messer / Frequenzmesser / Rechteckwellengenerator FNIRSI
Gruppe: Тестер напівпровідників
Beschreibung: Тестер напівпровідників, ESR метр. Автоматична ідентифікація радіоелектронних компонентів (резистор, конденсатор, котушка індуктивності, діод, подвійний діод, біполярний NPN, PNP транзистор, N- канальний і Р- канальний MOS FET, JFET транзистор, малопотужний тиристор, симістор. Зовнішній вигляд може бути інший відповідно до модифікації .
19 Stück - stock Köln
15 Stück - lieferbar in 3-4 Wochen
30 Stück - erwartet 21.06.2024
Technische Details GM328 Tester Halbleiter / ESR-Messer / Frequenzmesser / Rechteckwellengenerator FNIRSI
GM328
Multifunktion-Transistor-Tester FNIRSI Diode Kapazität ESR VAC Meter PWM
Mit dem Gerät können Sie die Kapazität und den
äquivalenten Serienwiderstand (ESR) von Kondensatoren, die Induktivität von
Spulen, den Widerstand von Widerständen, die Parameter von Transistoren und
Dioden testen. Das Gerät arbeitet im automatischen Modus - der Teiletyp und die
Klemmen, an die es angeschlossen ist, werden automatisch bestimmt, es bestimmt
auch die Pinbelegung für Transistoren und Dioden. Mit einem praktischen

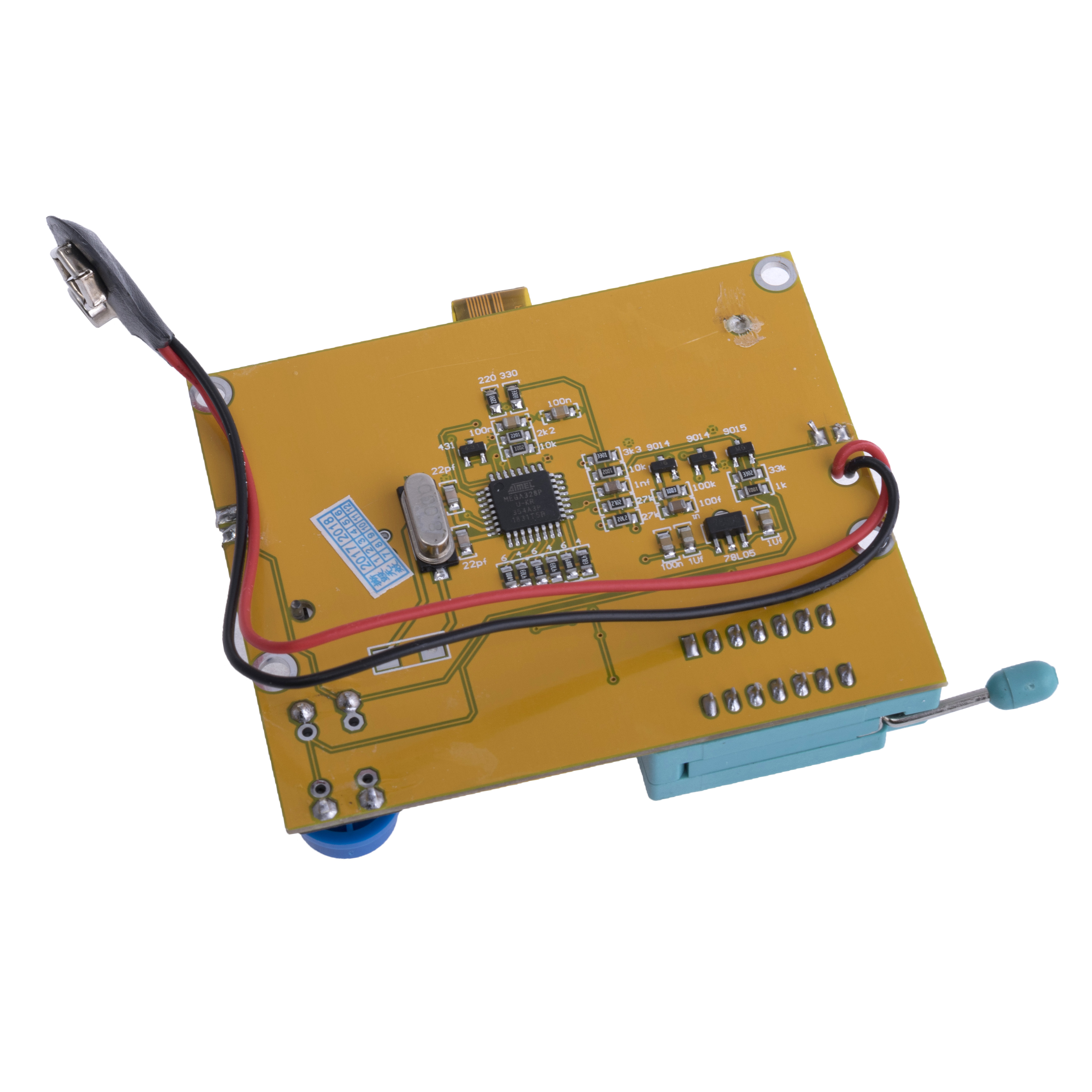

Anschluss können Sie Teile schnell verbinden, und die Kontaktflächen auf der
Platine eignen sich zum Testen von SMD-Komponenten (Sie müssen sie nicht einmal
löten, sondern nur mit einer Pinzette drücken).
Das Gerät wird von einer 9-V-Batterie 6F22 gespeist. Es gibt einen automatischen Kalibrierungsmodus.
Kann als Signalgenerator und Frequenzmesser verwendet
werden: Frequenzbereich von 1 Hz bis 2 MHz und kann 1% -99% PWM-Signale
(Pulsweitenmodulation) erzeugen.
Misst:
Widerstände (einschließlich Variablen, d. h. Sie können
alle drei Ausgänge anschließen und den erforderlichen Widerstand einstellen)
mit einem Widerstand von bis zu 50 MΩ und einer Auflösung von 0,1 Ohm
Induktivitäten (Spulen) einschließlich ohmschem
Widerstand, von0,01 mH bis 20 H.
Kondensatoren - Kapazität, Innenwiderstand ESR. Bereich
von 0 pF bis 100 mF mit 1 pF Auflösung. Beachtung! Der Kondensator muss vor der
Messung entladen werden, da er sonst den Tester beschädigen kann.
Transistoren - erkennt automatisch den Typ (bipolares NPN
und PNP, N-Kanal und P-Kanal mit isoliertem Gate, MOSFET), Pinbelegung
(besonders wichtig für winzige SMD-Gehäuse, auf die nichts geschrieben ist),
misst das Basisstromübertragungsverhältnis, die Sättigungsspannung, Messung der
Gatekapazität und Sättigungsspannung für bipolare Patienten, Messung der
Gatekapazität und der Öffnungsspannung für FET.
Dioden - Pinbelegung, Spannungsabfall, parasitäre
Kapazität-
LEDs, einschließlich LED-Baugruppen
Thyristoren
Triacs
Spezifikationen:
Typ: DIY Kit
Chip: Atmega328
Grafik-LCD-Bildschirm 128x64 Pixel mit
Hintergrundbeleuchtung, Verbrauch im Leerlauf nur 2mA
Stromversorgung: 1 * 9V Batterie (nicht im Lieferumfang enthalten)
Widerstandsauflösung: 0,01 Ω
Kapazitätsmessung: 25 pF ~ 100 mF
Kapazitätsauflösung: 1pF
Gleichspannungsmessung: Bis zu 50V
Bildschirmgröße: 3,7 * 3 cm / 1,45 * 1,18 Zoll
Leiterplattengröße: 7,8 * 6,2 cm / 3,1 * 2,44 Zoll
Automatische Abschaltung, Verbrauch im Schlafmodus 20 nA
Englische
Firmware
Ein geeignetes Gehäuse können Sie hier kaufen: https://www.ebay.de/itm/164389582189
Produktcode 106932
