Produkte > Modulare Elemente > IC Radiomodule > RFM69HCW-433-S2 Hope RF

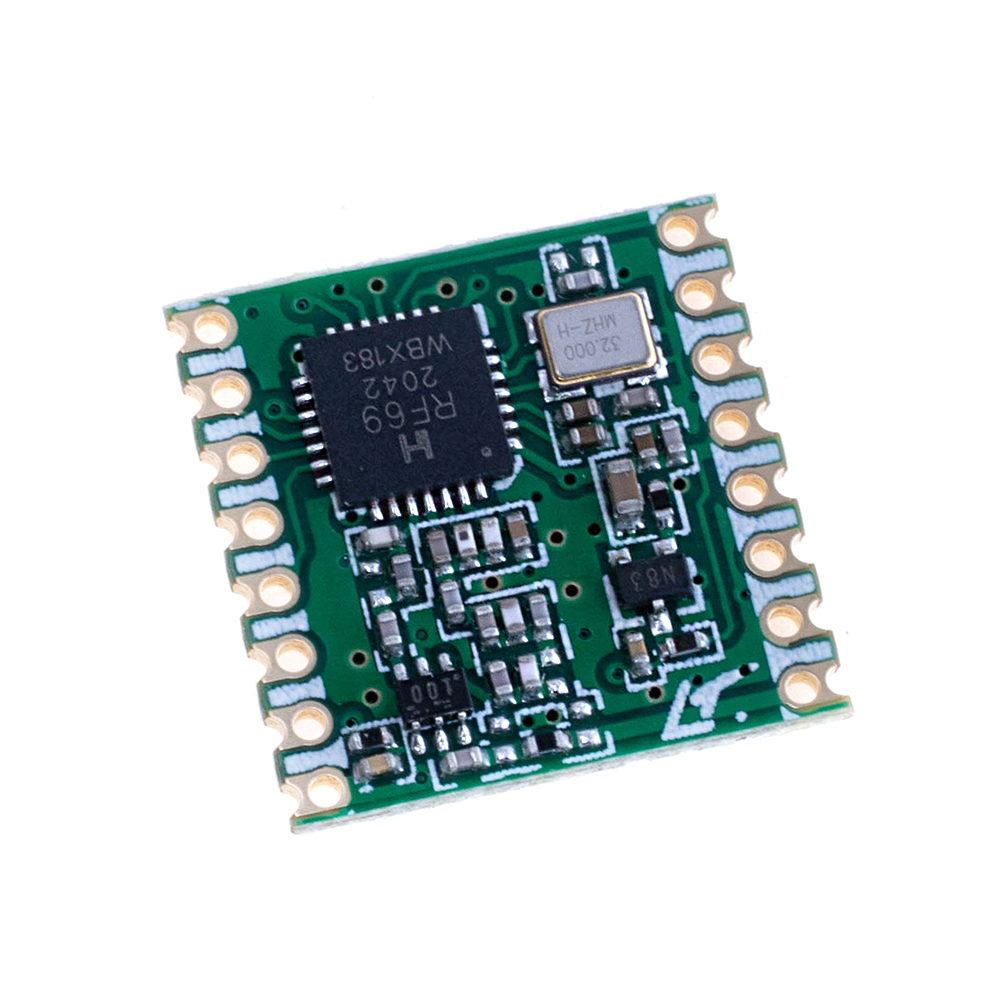

RFM69HCW-433-S2

RFM69HCW-433-S2 Hope RF

rfm69hcw-datasheet.pdf
Produktcode: 82843
1 zu Favoriten hinzufügen Lieblingsprodukt

Hersteller: Hope RF
Funktionsbeschreibung: Sendeempfänger FSK, GFSK, MSK, GMSK, 433MHz, Schnittstelle SPI, 300kbit / s
Abmessungen: 16x16 мм
Versorgung, V: 1,8...3,6 V
T, °C: -40...+85°C
Verbindungsart: RF
Frequenz: 433 МГц
Schnittstelle: SPI
Gerätetyp: Transceiver
verfügbar: 3 St.
  • 3 St. - stock Köln
auf Bestellung: 19 St.
  • 19 St. - Lieferzeit 21-28 Tag (e)
AnzahlPrivatkunde
1+6.19 EUR
10+6.01 EUR
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details RFM69HCW-433-S2 Hope RF

HopeRF RFM69HCW-433-S2 Funkmodul – 433 MHz ISM Transceiver, SPI, bis +20 dBm

Kurzbeschreibung:
Kompaktes 433 MHz ISM-Funkmodul (RFM69HCW) mit SPI-Schnittstelle für eigene Funkprojekte, Sensorik, Telemetrie und Datenübertragung. Unterstützt mehrere Modulationsarten (FSK/GFSK/MSK/GMSK/OOK) und bietet eine hohe Sendeleistung bis +20 dBm.

Highlights

  • ISM-Band 433 MHz – ideal für viele Funkanwendungen (regionale Vorschriften beachten)
  • SPI-Anbindung (MISO / MOSI / SCK / NSS) – gut für Mikrocontroller-Projekte
  • Hohe Reichweiten-Reserven: hohe Empfindlichkeit & Sendeleistung bis +20 dBm
  • Bitraten bis 300 kbps (je nach Einstellung/Modus)
  • Paketmodus mit FIFO (TX/RX) – reduziert MCU-Last
  • Sehr kompakt: ca. 16 × 16 mm

Wichtige Hinweise (bitte vor dem Kauf lesen)

1) Ersatz/Upgrade für RFM22B: Dieses Modul wird häufig als Ersatz/Upgrade eingesetzt, kann jedoch je nach Gerät/Platine nicht 1:1 pin- oder firmware-kompatibel sein. In vielen Fällen sind Schaltungs- und/oder Software-Anpassungen erforderlich.

2) SMD/Modul-Lötung: Das Modul ist für das Einlöten auf eine Leiterplatte vorgesehen. ESD-sicher arbeiten und beim Löten geeignete Temperaturen/Werkzeuge verwenden.

3) Antenne & Funkbetrieb: Für gute Funktion ist eine passende Antenne/Anpassung erforderlich. Betrieb im ISM-Band nur im Rahmen der jeweils gültigen Vorschriften.

Technische Daten

Modell RFM69HCW-433-S2
Hersteller / Marke HopeRF (Hope Microelectronics)
Frequenzband 433 MHz (ISM)
Versorgungsspannung 1,8 V – 3,6 V
Sendeleistung bis +20 dBm (programmierbar)
Empfindlichkeit bis ca. −120 dBm (abhängig von Bitrate/Setup)
Datenrate bis 300 kbps (FSK, abhängig von Einstellung)
Modulation FSK / GFSK / MSK / GMSK / OOK
Schnittstelle SPI (SCK, MOSI/SDI, MISO/SDO, NSS/nSEL)
FIFO TX/RX FIFO (66 Byte)
Temperaturbereich −40 °C bis +85 °C
Abmessungen ca. 16 × 16 × 1,8 mm

Pin-Hinweis (Kurz)

SPI: MISO, MOSI, SCK, NSS   |   Weitere Pins: RESET, DIO0–DIO5, 3.3V, GND, ANT

Lieferumfang

  • 1× Funkmodul HopeRF RFM69HCW-433-S2
  • (Ohne Antenne, ohne Kabel, ohne Zubehör)
SKU: 82843
Hinweis: Abbildungen dienen der Illustration. Technische Änderungen vorbehalten.

Weitere Produktangebote RFM69HCW-433-S2 nach Preis ab 5.77 EUR bis 9.03 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit Privatkunde
RFM69HCW-433-S2 RFM69HCW-433-S2 HOPE info-rf%20rfm69hcw-315s2.pdf 433MHz 1.8?3.6V +20dBm Replace old module RFM22B RFM69HCW-433-S2 ISM TRANSCEIVER MODULE HOPE RF RFM69HCW-433S2
Anzahl je Verpackung: 10 Stücke
auf Bestellung 40 Stücke:
Lieferzeit 7-14 Tag (e)
10+9.03 EUR
Mindestbestellmenge: 10 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
RFM69HCW-433-S2 RFM69HCW-433-S2 HOPE info-rf%20rfm69hcw-315s2.pdf 433MHz 1.8?3.6V +20dBm Replace old module RFM22B RFM69HCW-433-S2 ISM TRANSCEIVER MODULE HOPE RF RFM69HCW-433S2
Anzahl je Verpackung: 10 Stücke
auf Bestellung 20 Stücke:
Lieferzeit 7-14 Tag (e)
10+9.03 EUR
Mindestbestellmenge: 10 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
RFM69HCW-433-S2 HOPE MICROELECTRONICS ISM Transceiver Module
auf Bestellung 64 Stücke:
Lieferzeit 14-21 Tag (e)
27+6.5 EUR
28+6.13 EUR
50+5.77 EUR
Mindestbestellmenge: 27 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
RFM69HCW-433-S2 info-rf%20rfm69hcw-315s2.pdf
RFM69HCW-433-S2
Hersteller: HOPE
433MHz 1.8?3.6V +20dBm Replace old module RFM22B RFM69HCW-433-S2 ISM TRANSCEIVER MODULE HOPE RF RFM69HCW-433S2
Anzahl je Verpackung: 10 Stücke
auf Bestellung 40 Stücke:
Lieferzeit 7-14 Tag (e)
AnzahlPrivatkunde
10+9.03 EUR
Mindestbestellmenge: 10 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
RFM69HCW-433-S2 info-rf%20rfm69hcw-315s2.pdf
RFM69HCW-433-S2
Hersteller: HOPE
433MHz 1.8?3.6V +20dBm Replace old module RFM22B RFM69HCW-433-S2 ISM TRANSCEIVER MODULE HOPE RF RFM69HCW-433S2
Anzahl je Verpackung: 10 Stücke
auf Bestellung 20 Stücke:
Lieferzeit 7-14 Tag (e)
AnzahlPrivatkunde
10+9.03 EUR
Mindestbestellmenge: 10 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
RFM69HCW-433-S2
Hersteller: HOPE MICROELECTRONICS
ISM Transceiver Module
auf Bestellung 64 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPrivatkunde
27+6.5 EUR
28+6.13 EUR
50+5.77 EUR
Mindestbestellmenge: 27 Stücke
Im Einkaufswagen  Stück im Wert von  UAH

Mit diesem Produkt kaufen

Helix-Antenne 433MHz, 2,15dBi. 40901000013 Hope RF
Produktcode: 54612
3 zu Favoriten hinzufügen Lieblingsprodukt
HP-433-2_5A-23_5T_433Mhz.pdf
Helix-Antenne 433MHz, 2,15dBi. 40901000013 Hope RF
Hersteller: Hope RF
Gehäuse, Halter, Montage- und Installationselemente > Antennen
Standard: 433 MHz Antenne
Ausführung: intern
Beschreibung: Länge: 37mm
Verstärkung, dBi: 2,15 dBi
Kabel und Stecker: auf Platine
Antennentyp: RF
Frequenz: 433 MHz
verfügbar: 104 St.
  • 104 St. - stock Köln
auf Bestellung: 1579 St.
  • 1579 St. - Lieferzeit 21-28 Tag (e)
AnzahlPrivatkunde
1+2.62 EUR
10+2.5 EUR
100+2.38 EUR
Im Einkaufswagen  Stück im Wert von  UAH

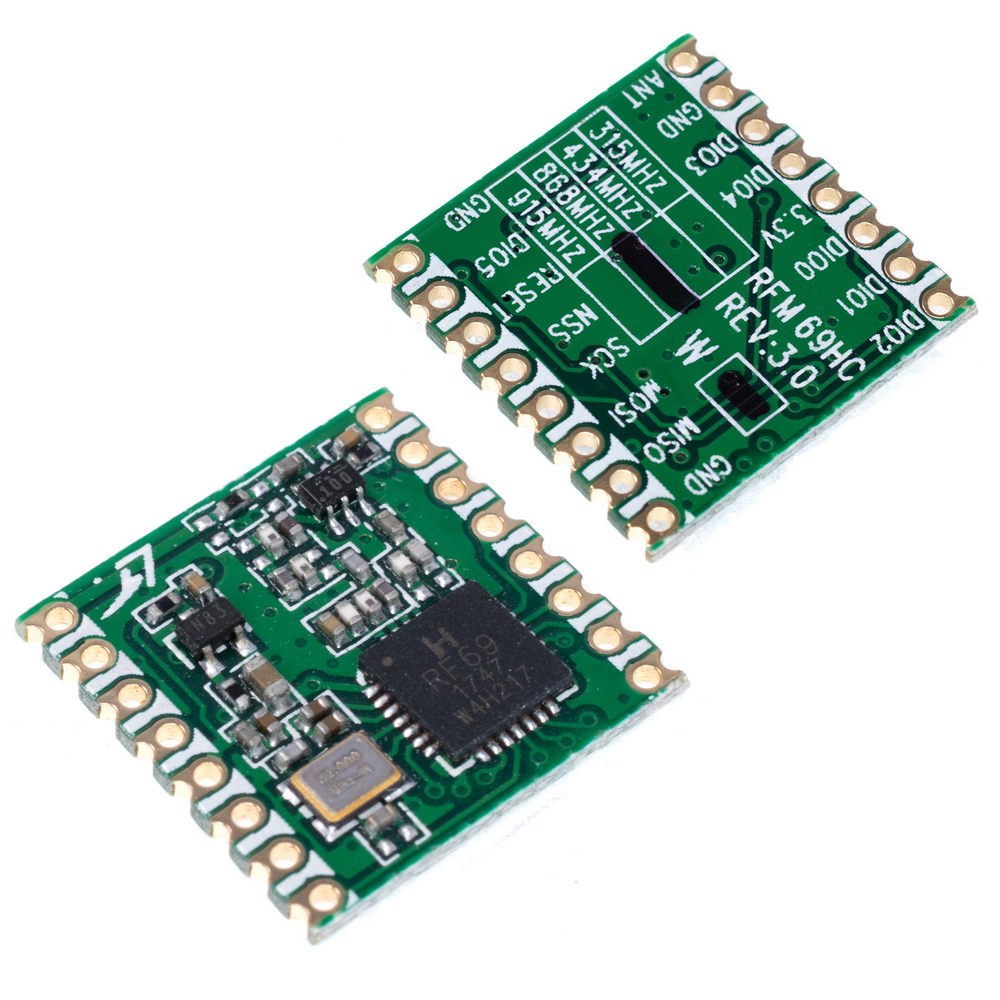

RFM69HCW-868S2 (REV3.0)
