ZD-11F Platinenhalter Bestückungsrahmen Stativ Rework BGA SMD

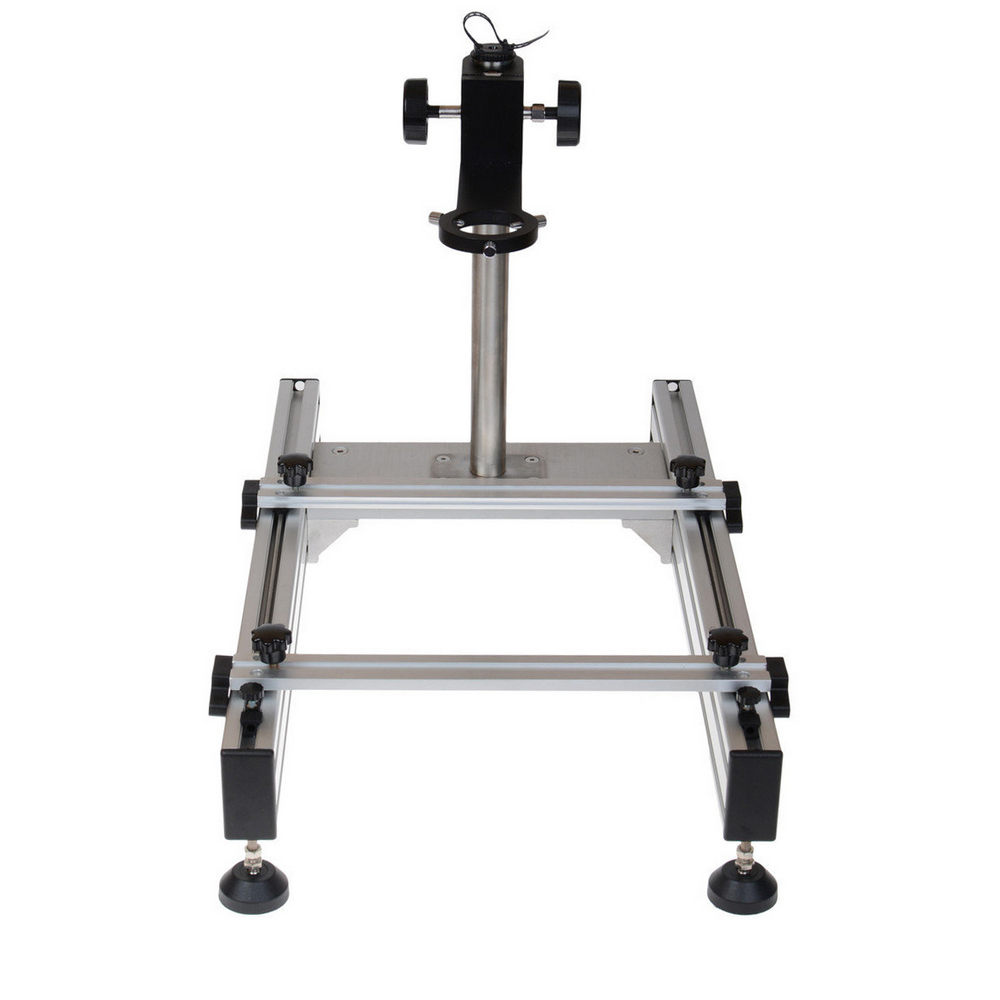

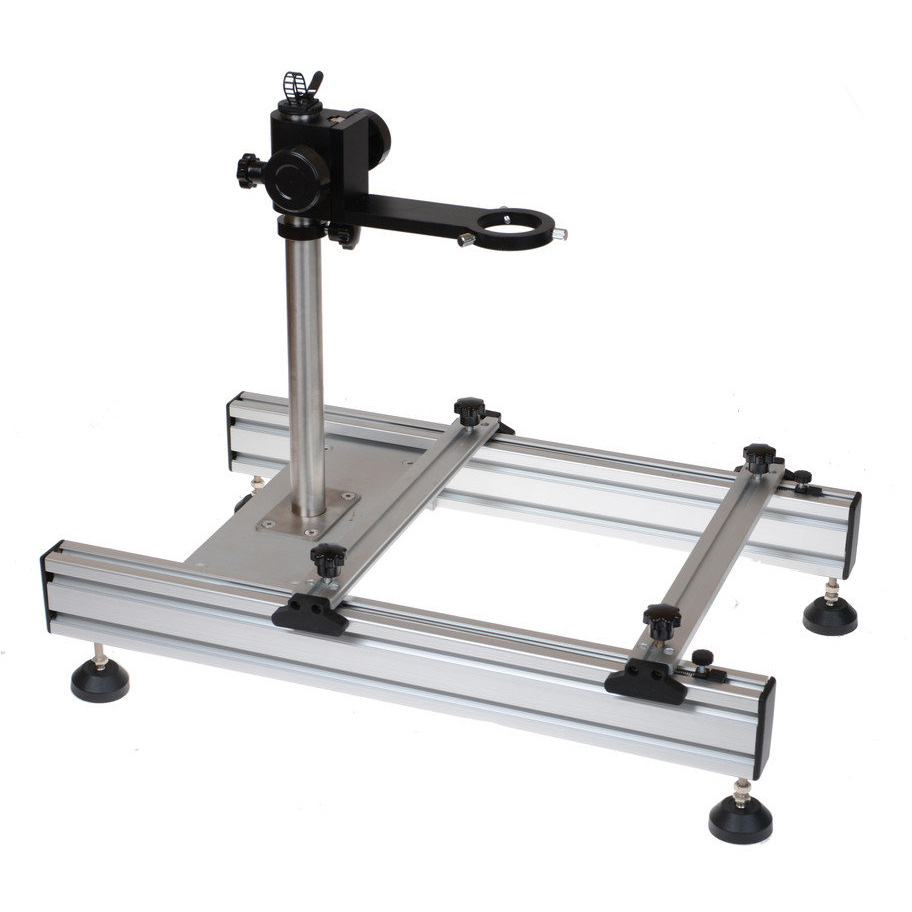

Der Werkstückhalter besteht aus stabilen Aluminium-Profilen mit 4 höhenverstellbaren Füßen. Die Einspannvorrichtung für das Werkstück ist auf einer Seite federnd, sodass die Platine sehr einfach eingespannt werden kann. Das Werkstück kann von 25 bis 260mm messen und kann beidseitig überstehen. Der Heißluftkolben wird mit 3 Schrauben eingespannt. Das vertikale Rundprofil besitzt oben eine Fixierung für den Schlauch des Heißluftgeräts. Der Abstand zwischen Heißluft-Düse und Werkstück wird zunächst grob eingestellt. Der optimale Abstand kann mittels Feineinstellung über eine Zahnstange mit Schwalbenschwanzführung um ca. 50 mm genau justiert werden.

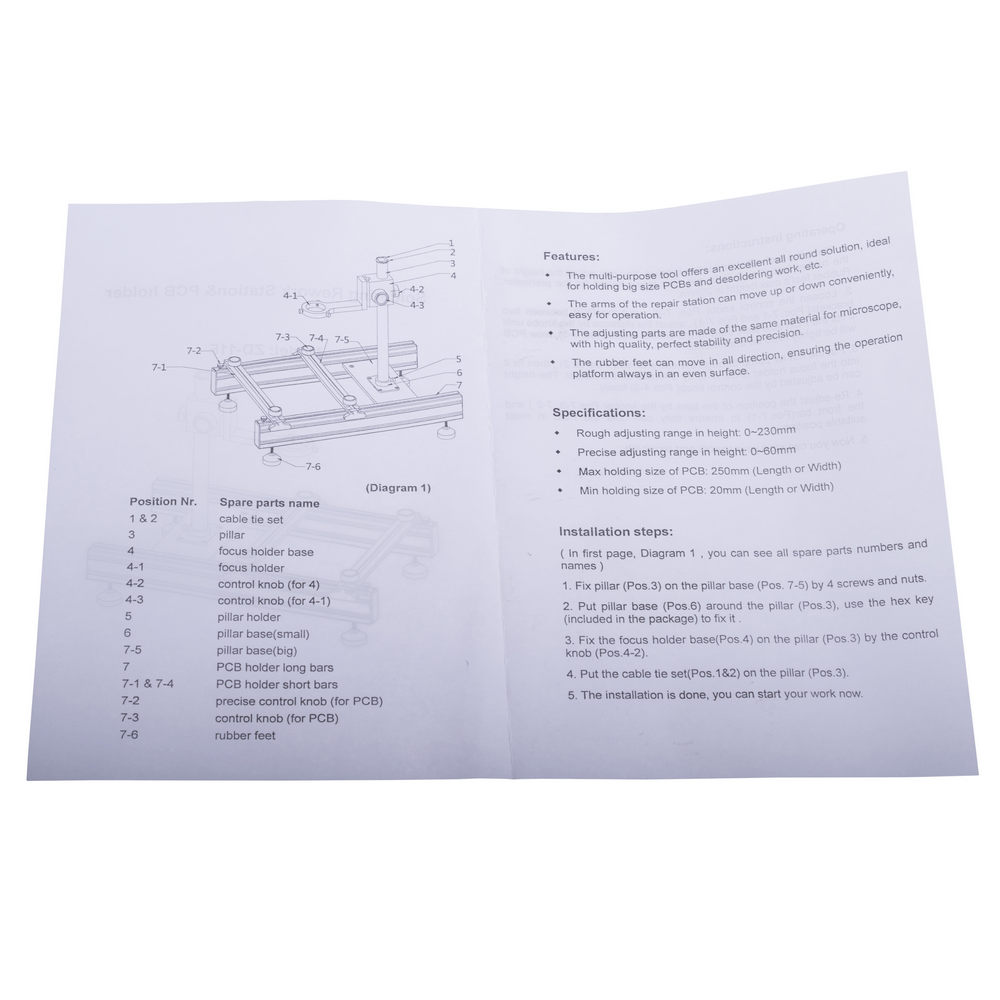

Technische Daten

• Abmessungen aufgebaut: ca. 500x330x400mm (BxTxH)

• Werkstück-Einspannung: 25-260mm

• Max. Abstand der Unterkante der Heißluft-Einspannvorrichtung zum Werkstück: 245mm

• Bearbeitungstiefe von Außenkante Werkstück bis Mitte Heißluftkolben: 110mm

• Feineinstellung Höhe: 50mm

• Durchmesser des Heißlufkolbens: 30-42mm

• Gewicht: 3,8kg

Artikelnummer: 153530
