Produkte > ZETTLER > AZ850-5

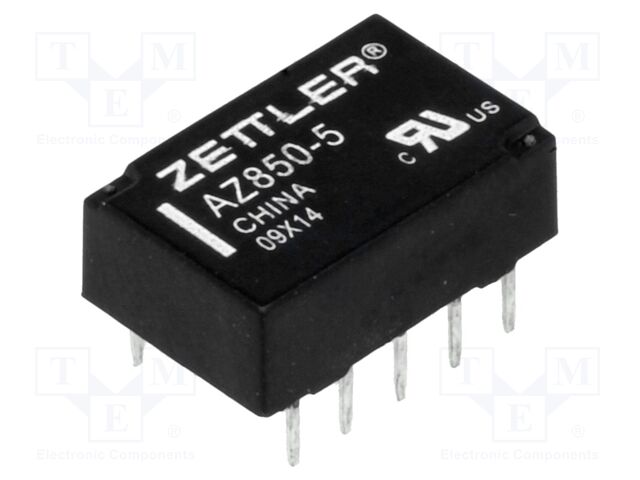

AZ850-5

AZ850-5 ZETTLER

pVersion=0046&contRep=ZT&docId=E1C045DC97245EF1A6F5005056AB5A8F&compId=az850.pdf?ci_sign=efb6717fc8e0d297329ee6d57eaa87e14bc94649 Hersteller: ZETTLER
Category: Miniature Electromagnetic Relays
Description: Relay: electromagnetic; DPDT; Ucoil: 5VDC; 1A; 0.5A/125VAC; AZ850
Type of relay: electromagnetic
Contacts configuration: DPDT
Rated coil voltage: 5V DC
Contact current max.: 1A
AC contacts rating @R: 0.5A / 125V AC
DC contacts rating @R: 1A / 30V DC
Manufacturer series: AZ850
Switched voltage: max. 220V DC; max. 250V AC
Relay variant: subminiature
Mounting: PCB
Coil resistance: 178Ω
Coil voltage min.: 3.75V DC
Coil voltage max.: 12.5V DC
Body dimensions: 14x9x5mm
Coil power consumption: 113mW
Operating temperature: -55...90°C
Terminal pitch: 2.54mm
Design: single coil
Soldering temperature: 250°C
Case: DIP10
Operate time: 2ms
Release time: 1ms
Test voltage: 1.5kV
Switching capacity: 30W; 50VA
Contact resistance: 70mΩ
Mechanical durability: 100000000 cycles
Anzahl je Verpackung: 1 Stücke
auf Bestellung 4064 Stücke:
Lieferzeit 7-14 Tag (e)
Anzahl Preis
36+2.03 EUR
39+1.84 EUR
54+1.33 EUR
57+1.26 EUR
500+1.24 EUR
Mindestbestellmenge: 36
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details AZ850-5 ZETTLER

Category: Miniature Electromagnetic Relays, Description: Relay: electromagnetic; DPDT; Ucoil: 5VDC; 1A; 0.5A/125VAC; AZ850, Type of relay: electromagnetic, Contacts configuration: DPDT, Rated coil voltage: 5V DC, Contact current max.: 1A, AC contacts rating @R: 0.5A / 125V AC, DC contacts rating @R: 1A / 30V DC, Manufacturer series: AZ850, Switched voltage: max. 220V DC; max. 250V AC, Relay variant: subminiature, Mounting: PCB, Coil resistance: 178Ω, Coil voltage min.: 3.75V DC, Coil voltage max.: 12.5V DC, Body dimensions: 14x9x5mm, Coil power consumption: 113mW, Operating temperature: -55...90°C, Terminal pitch: 2.54mm, Design: single coil, Soldering temperature: 250°C, Case: DIP10, Operate time: 2ms, Release time: 1ms, Test voltage: 1.5kV, Switching capacity: 30W; 50VA, Contact resistance: 70mΩ, Mechanical durability: 100000000 cycles, Anzahl je Verpackung: 1 Stücke.

Möglichen Substitutionen AZ850-5 ZETTLER

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit
Preis
Relais AZ850-5
+1
 		Relais AZ850-5
Produktcode: 40142
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller : ZETTLER paz850p005-datasheet.pdf Relais
Relaistyp: Relais
Beschreibung: Тип контактів: 2C; Uкотушки: 5VDC; Iкомутації: 1A; Rкотушки: 178 Ohm.
Abmessungen: 14x9x5 mm
Spulenspannung: 5 VDC
Strom max: 1 A
Kontaktkonfiguration: DPDT(2C)
Schaltspannung: 125 VAC / 30 VDC
auf Bestellung 26 Stück:
Lieferzeit 21-28 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
Relais A-5W-K (Fujitsu Takamisawa) Relais A-5W-K (Fujitsu Takamisawa)
Produktcode: 24201
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller : Fujitsu Takamisawa y653vy4i87y4392y4t4.pdf Relais
Relaistyp: Relais Niederspannungs (bis 4А)
Beschreibung: U-nenn=5VDC, 2A, 2 form C, 178 Ohm, 140mV, –40...+85°C
Abmessungen: 14x9x5mm
Spulenspannung: 5 VDC
Strom max: 2 A
Kontaktkonfiguration: DPDT(2C)
Schaltspannung: 125 VAC; 110 VDC
auf Bestellung 331 Stück:
Lieferzeit 21-28 Tag (e)
Anzahl Preis
1+1.18 EUR
Im Einkaufswagen  Stück im Wert von  UAH
Relais TQ2SA-5V Relais TQ2SA-5V
Produktcode: 29689
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller : Panasonic mech_eng_tqds.pdf Relais
Relaistyp: Relais
Beschreibung: Konfig.: 2C; U-Spule: 5V; I-komm: 1А
Abmessungen: 14х9х5,6
Spulenspannung: 5 VDC
Strom max: 1 A
Kontaktkonfiguration: DPDT(2C)
Schaltspannung: 125 VAC; 110 VDC
auf Bestellung 51 Stück:
Lieferzeit 21-28 Tag (e)
erwartet 10 Stück:
Anzahl Preis
1+2.08 EUR
10+1.8 EUR
Im Einkaufswagen  Stück im Wert von  UAH
Relais TQ2-L2-5V Panasonic Relais TQ2-L2-5V Panasonic
Produktcode: 31001
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller : Panasonic mech_eng_tq.pdf Relais
Relaistyp: Relais Low-Profile, hochsensible
Beschreibung: Kontaktart:2C; U-Spule: 5V; I-komm: 1А
Abmessungen: 14х5х9mm
Spulenspannung: 5 VDC
Strom max: 1 A
Kontaktkonfiguration: DPDT(2C)
Schaltspannung: 125 VAC; 110 VDC
auf Bestellung 164 Stück:
Lieferzeit 21-28 Tag (e)
Anzahl Preis
1+2.68 EUR
Im Einkaufswagen  Stück im Wert von  UAH

Weitere Produktangebote AZ850-5 nach Preis ab 1.24 EUR bis 2.82 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit
Preis
AZ850-5 AZ850-5 Hersteller : ZETTLER pVersion=0046&contRep=ZT&docId=E1C045DC97245EF1A6F5005056AB5A8F&compId=az850.pdf?ci_sign=efb6717fc8e0d297329ee6d57eaa87e14bc94649 Category: Miniature Electromagnetic Relays
Description: Relay: electromagnetic; DPDT; Ucoil: 5VDC; 1A; 0.5A/125VAC; AZ850
Type of relay: electromagnetic
Contacts configuration: DPDT
Rated coil voltage: 5V DC
Contact current max.: 1A
AC contacts rating @R: 0.5A / 125V AC
DC contacts rating @R: 1A / 30V DC
Manufacturer series: AZ850
Switched voltage: max. 220V DC; max. 250V AC
Relay variant: subminiature
Mounting: PCB
Coil resistance: 178Ω
Coil voltage min.: 3.75V DC
Coil voltage max.: 12.5V DC
Body dimensions: 14x9x5mm
Coil power consumption: 113mW
Operating temperature: -55...90°C
Terminal pitch: 2.54mm
Design: single coil
Soldering temperature: 250°C
Case: DIP10
Operate time: 2ms
Release time: 1ms
Test voltage: 1.5kV
Switching capacity: 30W; 50VA
Contact resistance: 70mΩ
Mechanical durability: 100000000 cycles
auf Bestellung 4064 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
36+2.03 EUR
39+1.84 EUR
54+1.33 EUR
57+1.26 EUR
500+1.24 EUR
Mindestbestellmenge: 36
Im Einkaufswagen  Stück im Wert von  UAH
AZ850-5 AZ850-5 Hersteller : American Zettler 1125679200210239az850.pdf Signal Relay 5VDC 178Ohm 1A DPDT (14x9x5)mm THT Polarized Relay
auf Bestellung 950 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
71+2.06 EUR
250+1.92 EUR
500+1.8 EUR
Mindestbestellmenge: 71
Im Einkaufswagen  Stück im Wert von  UAH
AZ850-5 Hersteller : Zettler Components Company az850.pdf Signal Relay 5VDC 1A DPDT(14x9x5)mm THT
auf Bestellung 4635 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
52+2.82 EUR
100+2.25 EUR
500+1.92 EUR
Mindestbestellmenge: 52
Im Einkaufswagen  Stück im Wert von  UAH
AZ850-5
+1
 		AZ850-5
Produktcode: 91994
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller : ZETTLER paz850p005-datasheet.pdf Relais
Relaistyp: Мініатюрне
Beschreibung: Реле: електромагнітне; DPDT; Uобмотки: 5VDC; 0,5A / 125VAC; 1А
Abmessungen: 14x9x5 mm
Spulenspannung: 5 VDC
Strom max: 1 A
Kontaktkonfiguration: DPDT(2C)
Schaltspannung: 125 VAC / 30 VDC
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
AZ850-5 Hersteller : American Zettler az850.pdf Description: RELAY GENERAL PURPOSE DPDT 1A 5V
Packaging: Box
Mounting Type: Through Hole
Coil Voltage: 5VDC
Operating Temperature: -40°C ~ 70°C
Termination Style: PC Pin
Relay Type: General Purpose
Coil Current: 28.1 mA
Coil Type: Non Latching
Seal Rating: Sealed - Fully
Contact Material: Silver Palladium (AgPd), Gold (Au)
Contact Form: DPDT (2 Form C)
Contact Rating (Current): 1 A
Switching Voltage: 250VAC, 220VDC - Max
Must Release Voltage: 0.5 VDC
Must Operate Voltage: 3.8 VDC
Operate Time: 2 ms
Release Time: 1 ms
Part Status: Active
Approval Agency: cUR, UL
Load - Max Switching: 250VA, 220W
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
