Produkte > RENESAS > DG409DVZ

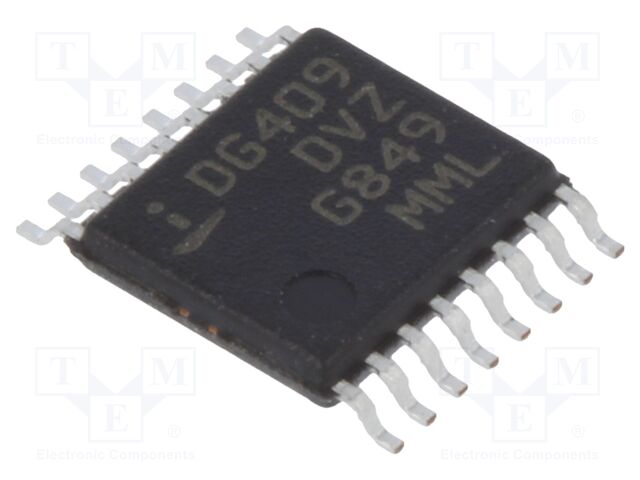

DG409DVZ

DG409DVZ RENESAS

dg408-09.pdf
Hersteller: RENESAS
Category: Analog multiplexers and switches
Description: IC: multiplexer; 4: 1; Ch: 2; TSSOP16; tube; ±5÷20VDC,5÷34VDC; 30mA
Type of integrated circuit: multiplexer
Output configuration: 4:1
Number of channels: 2
Case: TSSOP16
Mounting: SMD
Kind of package: tube
Resistance: 100Ω
Operating temperature: -40...85°C
Voltage supply range: ± 5...20V DC; 5...34V DC
Turn-on time: 150ns
Turn-off time: 150ns
DC supply current: 30mA
auf Bestellung 85 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPrivatkunde
19+4.52 EUR
22+3.88 EUR
23+3.75 EUR
Mindestbestellmenge: 19 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details DG409DVZ RENESAS

Description: RENESAS - DG409DVZ - Analoger Multiplexer, 4:1, einfach, 100 Ohm, 5V bis 34V Versorgungsspannung, TSSOP-16, tariffCode: 85423990, IC-Funktion: Analoger Multiplexer, euEccn: NLR, rohsCompliant: YES, IC-Montage: Oberflächenmontage, Einschaltwiderstand, max.: 100ohm, Versorgungsspannung: 5V bis 34V, ± 5V bis ± 20V, Einschaltwiderstand, typ.: 40ohm, hazardous: false, rohsPhthalatesCompliant: YES, Qualifikation: -, isCanonical: Y, IC-Gehäuse / Bauform: TSSOP, MSL: MSL 1 - unbegrenzt, Anzahl der Kanäle: 1Kanäle, Betriebstemperatur, min.: -40°C, Multiplexer/Demultiplexer-Konfiguration: 4:1, Schalterkonfiguration: -, SVHC: No SVHC (25-Jun-2025), Stromversorgung: Einfache & zweifache Spannungsversorgung, Anzahl der Pins: 16Pin(s), Produktpalette: -, productTraceability: Yes-Date/Lot Code, usEccn: EAR99, Anzahl der Schaltkreise: 2Schaltkreis(e), Schnittstellen: -, Betriebstemperatur, max.: 85°C, Durchlasswiderstand, max.: 100ohm.

Weitere Produktangebote DG409DVZ nach Preis ab 4.11 EUR bis 8.82 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit Privatkunde
DG409DVZ DG409DVZ Renesas / Intersil dg408-dg409-datasheet?r=493741 Multiplexer Switch ICs MUX DIFF 4:1 16LD IND
auf Bestellung 1992 Stücke:
Lieferzeit 10-14 Tag (e)
1+7.64 EUR
10+5.74 EUR
25+5.26 EUR
100+4.74 EUR
250+4.49 EUR
500+4.32 EUR
960+4.11 EUR
Im Einkaufswagen  Stück im Wert von  UAH
DG409DVZ DG409DVZ Renesas Electronics Corporation dg408-dg409-datasheet?r=493741 Description: IC SWITCH SP4TX2 100OHM 16TSSOP
Number of Circuits: 2
Part Status: Active
Mounting Type: Surface Mount
Package / Case: 16-TSSOP (0.173", 4.40mm Width)
Packaging: Tube
Current - Leakage (IS(off)) (Max): 500pA
Channel Capacitance (CS(off), CD(off)): 3pF, 14pF
Switch Time (Ton, Toff) (Max): 150ns, 150ns
Channel-to-Channel Matching (ΔRon): 15Ohm (Max)
Multiplexer/Demultiplexer Circuit: 4:1
Switch Circuit: SP4T
Charge Injection: 20pC
Voltage - Supply, Dual (V±): ±5V ~ 20V
Voltage - Supply, Single (V+): 5V ~ 34V
Supplier Device Package: 16-TSSOP
On-State Resistance (Max): 100Ohm
Operating Temperature: -40°C ~ 85°C (TA)
auf Bestellung 826 Stücke:
Lieferzeit 10-14 Tag (e)
3+8.29 EUR
10+6.06 EUR
25+5.52 EUR
100+4.94 EUR
250+4.66 EUR
Mindestbestellmenge: 3 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
DG409DVZ DG409DVZ RENESAS RNCC-S-A0010775965-1.pdf?hkey=6D3A4C79FDBF58556ACFDE234799DDF0 Description: RENESAS - DG409DVZ - Analoger Multiplexer, 4:1, einfach, 100 Ohm, 5V bis 34V Versorgungsspannung, TSSOP-16
tariffCode: 85423990
IC-Funktion: Analoger Multiplexer
euEccn: NLR
rohsCompliant: YES
IC-Montage: Oberflächenmontage
Einschaltwiderstand, max.: 100ohm
Versorgungsspannung: 5V bis 34V, ± 5V bis ± 20V
Einschaltwiderstand, typ.: 40ohm
hazardous: false
rohsPhthalatesCompliant: YES
Qualifikation: -
isCanonical: Y
IC-Gehäuse / Bauform: TSSOP
MSL: MSL 1 - unbegrenzt
Anzahl der Kanäle: 1Kanäle
Betriebstemperatur, min.: -40°C
Multiplexer/Demultiplexer-Konfiguration: 4:1
Schalterkonfiguration: -
SVHC: No SVHC (25-Jun-2025)
Stromversorgung: Einfache & zweifache Spannungsversorgung
Anzahl der Pins: 16Pin(s)
Produktpalette: -
productTraceability: Yes-Date/Lot Code
usEccn: EAR99
Anzahl der Schaltkreise: 2Schaltkreis(e)
Schnittstellen: -
Betriebstemperatur, max.: 85°C
Durchlasswiderstand, max.: 100ohm
auf Bestellung 806 Stücke:
Lieferzeit 14-21 Tag (e)
29+8.82 EUR
38+6.18 EUR
41+5.22 EUR
50+5.09 EUR
100+4.95 EUR
250+4.69 EUR
500+4.44 EUR
Mindestbestellmenge: 29 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
DG409DVZ Intersil dg408-dg409-datasheet?r=493741 LEAD-FREE MUX DIFF 4:1, 16LD TSSOP, IND DG409
Anzahl je Verpackung: 96 Stücke
auf Bestellung 480 Stücke:
Lieferzeit 7-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
DG409DVZ dg408-dg409-datasheet?r=493741
DG409DVZ
Hersteller: Renesas / Intersil
Multiplexer Switch ICs MUX DIFF 4:1 16LD IND
auf Bestellung 1992 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPrivatkunde
1+7.64 EUR
10+5.74 EUR
25+5.26 EUR
100+4.74 EUR
250+4.49 EUR
500+4.32 EUR
960+4.11 EUR
Im Einkaufswagen  Stück im Wert von  UAH
DG409DVZ dg408-dg409-datasheet?r=493741
DG409DVZ
Hersteller: Renesas Electronics Corporation
Description: IC SWITCH SP4TX2 100OHM 16TSSOP
Number of Circuits: 2
Part Status: Active
Mounting Type: Surface Mount
Package / Case: 16-TSSOP (0.173", 4.40mm Width)
Packaging: Tube
Current - Leakage (IS(off)) (Max): 500pA
Channel Capacitance (CS(off), CD(off)): 3pF, 14pF
Switch Time (Ton, Toff) (Max): 150ns, 150ns
Channel-to-Channel Matching (ΔRon): 15Ohm (Max)
Multiplexer/Demultiplexer Circuit: 4:1
Switch Circuit: SP4T
Charge Injection: 20pC
Voltage - Supply, Dual (V±): ±5V ~ 20V
Voltage - Supply, Single (V+): 5V ~ 34V
Supplier Device Package: 16-TSSOP
On-State Resistance (Max): 100Ohm
Operating Temperature: -40°C ~ 85°C (TA)
auf Bestellung 826 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPrivatkunde
3+8.29 EUR
10+6.06 EUR
25+5.52 EUR
100+4.94 EUR
250+4.66 EUR
Mindestbestellmenge: 3 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
DG409DVZ RNCC-S-A0010775965-1.pdf?hkey=6D3A4C79FDBF58556ACFDE234799DDF0
DG409DVZ
Hersteller: RENESAS
Description: RENESAS - DG409DVZ - Analoger Multiplexer, 4:1, einfach, 100 Ohm, 5V bis 34V Versorgungsspannung, TSSOP-16
tariffCode: 85423990
IC-Funktion: Analoger Multiplexer
euEccn: NLR
rohsCompliant: YES
IC-Montage: Oberflächenmontage
Einschaltwiderstand, max.: 100ohm
Versorgungsspannung: 5V bis 34V, ± 5V bis ± 20V
Einschaltwiderstand, typ.: 40ohm
hazardous: false
rohsPhthalatesCompliant: YES
Qualifikation: -
isCanonical: Y
IC-Gehäuse / Bauform: TSSOP
MSL: MSL 1 - unbegrenzt
Anzahl der Kanäle: 1Kanäle
Betriebstemperatur, min.: -40°C
Multiplexer/Demultiplexer-Konfiguration: 4:1
Schalterkonfiguration: -
SVHC: No SVHC (25-Jun-2025)
Stromversorgung: Einfache & zweifache Spannungsversorgung
Anzahl der Pins: 16Pin(s)
Produktpalette: -
productTraceability: Yes-Date/Lot Code
usEccn: EAR99
Anzahl der Schaltkreise: 2Schaltkreis(e)
Schnittstellen: -
Betriebstemperatur, max.: 85°C
Durchlasswiderstand, max.: 100ohm
auf Bestellung 806 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPrivatkunde
29+8.82 EUR
38+6.18 EUR
41+5.22 EUR
50+5.09 EUR
100+4.95 EUR
250+4.69 EUR
500+4.44 EUR
Mindestbestellmenge: 29 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
DG409DVZ dg408-dg409-datasheet?r=493741
Hersteller: Intersil
LEAD-FREE MUX DIFF 4:1, 16LD TSSOP, IND DG409
Anzahl je Verpackung: 96 Stücke
auf Bestellung 480 Stücke:
Lieferzeit 7-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
