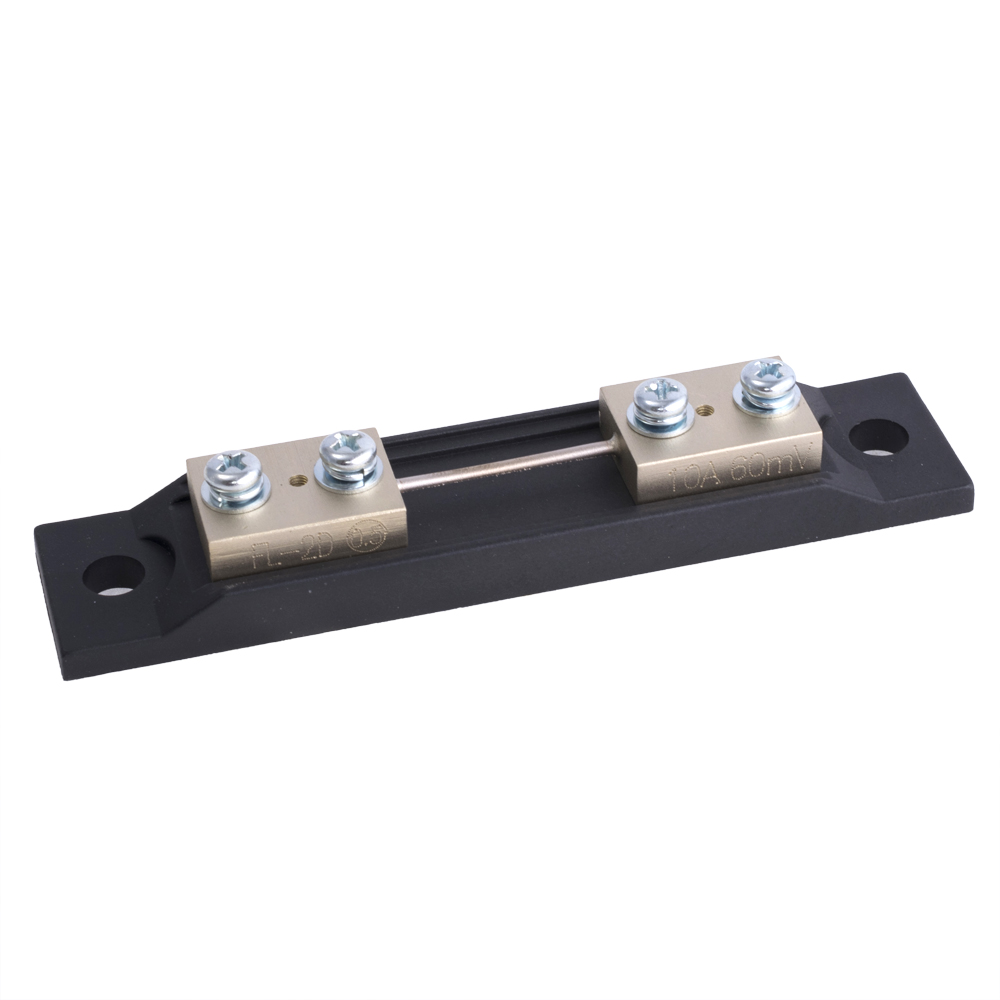

FL-2D 10A DIN43703 (with base), 60mV, 0.5V Class CG
Hersteller: CG
Genauigkeit: ±0,5%
Stromstärke: 10 A
Maße: 135x30x16mm, d=9mm
Technische Details FL-2D 10A DIN43703 (with base), 60mV, 0.5V Class CG
Shunt FL-2D 60mV nach DIN 43703 – Messshunt / Nebenwiderstand
Präziser Messshunt FL-2D nach DIN 43703 mit 60mV Spannungsabfall und Genauigkeitsklasse 0,5.
Ideal zur indirekten Strommessung in Gleichstromanwendungen.
Verfügbar in 10A bis 100A – je nach Variante mit oder ohne Isoliersockel.
60 mV
10A bis 100A
0,5
Schraubanschluss
DIN 43703
Die Nebenwiderstände der Baureihe FL-2D dienen zur indirekten Messung hoher elektrischer Stromstärken, vorzugsweise in Gleichstromanwendungen. Fließt ein Strom durch den Shunt, entsteht ein definierter Spannungsabfall von 60mV, der von geeigneten Messgeräten oder Auswerteeinheiten erfasst werden kann.
Der FL-2D eignet sich für Schalttafeln, Netzteile, Ladegeräte, Batterietechnik, Prüfstände und viele weitere Anwendungen, bei denen ein robuster und präziser Messshunt / Nebenwiderstand benötigt wird.
Allgemeine Daten
| Hersteller | CG |
| Baureihe | FL-2D |
| Typ | Messshunt / Nebenwiderstand |
| Norm | DIN 43703 |
| Nenn-Spannungsabfall | 60 mV |
| Genauigkeitsklasse | 0,5 |
| Temperaturkoeffizient | 0,1% / 10 K |
| Dauerüberlastbarkeit | 1,2-facher Nennstrom |
| Umgebungstemperatur | -25°C bis +55°C |
| Anschlussart | Schraubanschluss |
Verfügbare Varianten
| Nennstrom | Ausführung | Abmessungen | SKU |
|---|---|---|---|
| 10A | mit Isoliersockel | 135 x 30 x 16 mm | 169748 |
| 15A | mit Isoliersockel | 135 x 30 x 16 mm | 169749 |

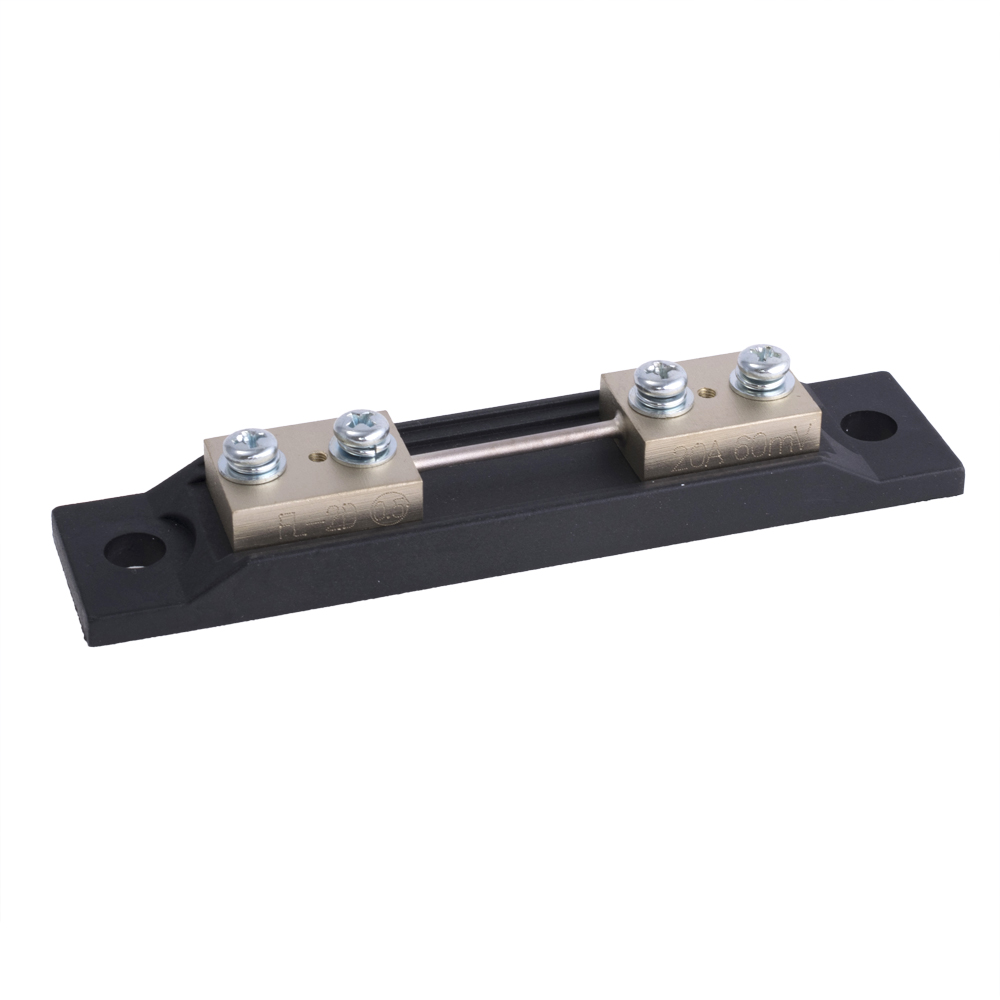

| 20A | mit Isoliersockel | 135 x 30 x 16 mm | 169750 |
| 30A | ohne Isoliersockel | 100 x 20 x 8 mm | 169751 |
| 40A | ohne Isoliersockel | 100 x 20 x 8 mm | 169752 |
| 50A | ohne Isoliersockel | 100 x 20 x 8 mm | 169753 |
| 60A | ohne Isoliersockel | 100 x 20 x 8 mm | 169754 |
| 75A | ohne Isoliersockel | 100 x 20 x 8 mm | 169755 |

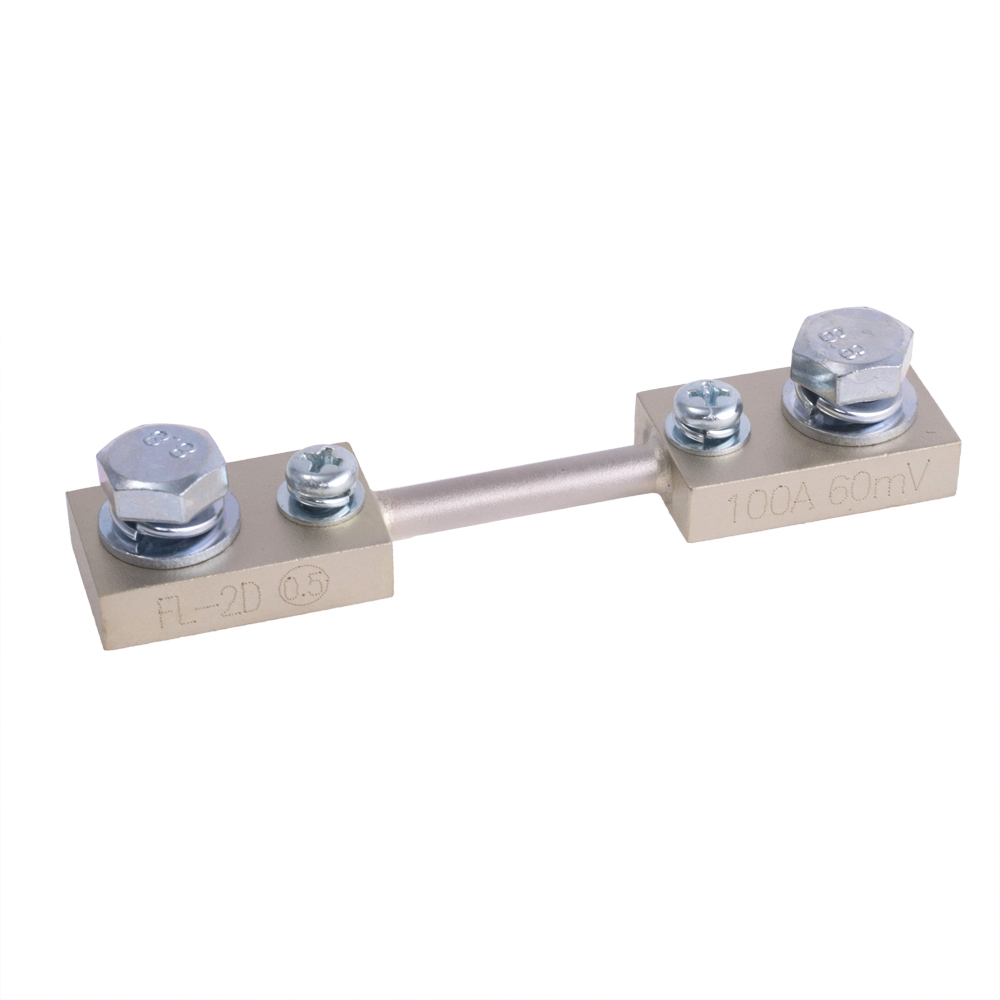

| 100A | ohne Isoliersockel | 100 x 20 x 8 mm | 169756 |
Hinweis
Bitte wählen Sie den gewünschten Nennstrom über die Varianten-Auswahl aus. Die Varianten 10A, 15A und 20A werden mit Isoliersockel geliefert. Die Varianten 30A bis 100A werden ohne Isoliersockel geliefert.
Lieferumfang
- 1 x Shunt FL-2D in der gewählten Variante
