Produkte > Gehäuse, Halter, Montage- und Installationselemente > Gehäuse > HQ011S Gainta
HQ011S
HQ011S
HQ011SHQ011S

HQ011S Gainta

hq011-datasheet.pdf
Produktcode: 104215
2 zu Favoriten hinzufügen Lieblingsprodukt

Hersteller: Gainta
Beschreibung: Dichtes Aluminium- Gehäuse, bietet Schutz vor Staub und Feuchtigkeit nach Norm IP67. An der Innenfläche Gehäuse angegossen Stützen für horizontale Montage Leiterplatten.
Art, Typ, Gruppe: Dichte Gehäuse
Material: Metall/Aluminium
Farbe: Grau
Länge, mm: 274,0 мм
Breite, mm: 173
Höhe, mm: 100
Gesamtabmessungen: 274,0x173,0x100,0 мм
verfügbar: 5 St.
  • 5 St. - stock Köln
AnzahlPrivatkunde
1+46.61 EUR
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details HQ011S Gainta

🧰 HQ011S Gainta Aluminium-Gehäuse 274 x 173 x 100 mm IP67

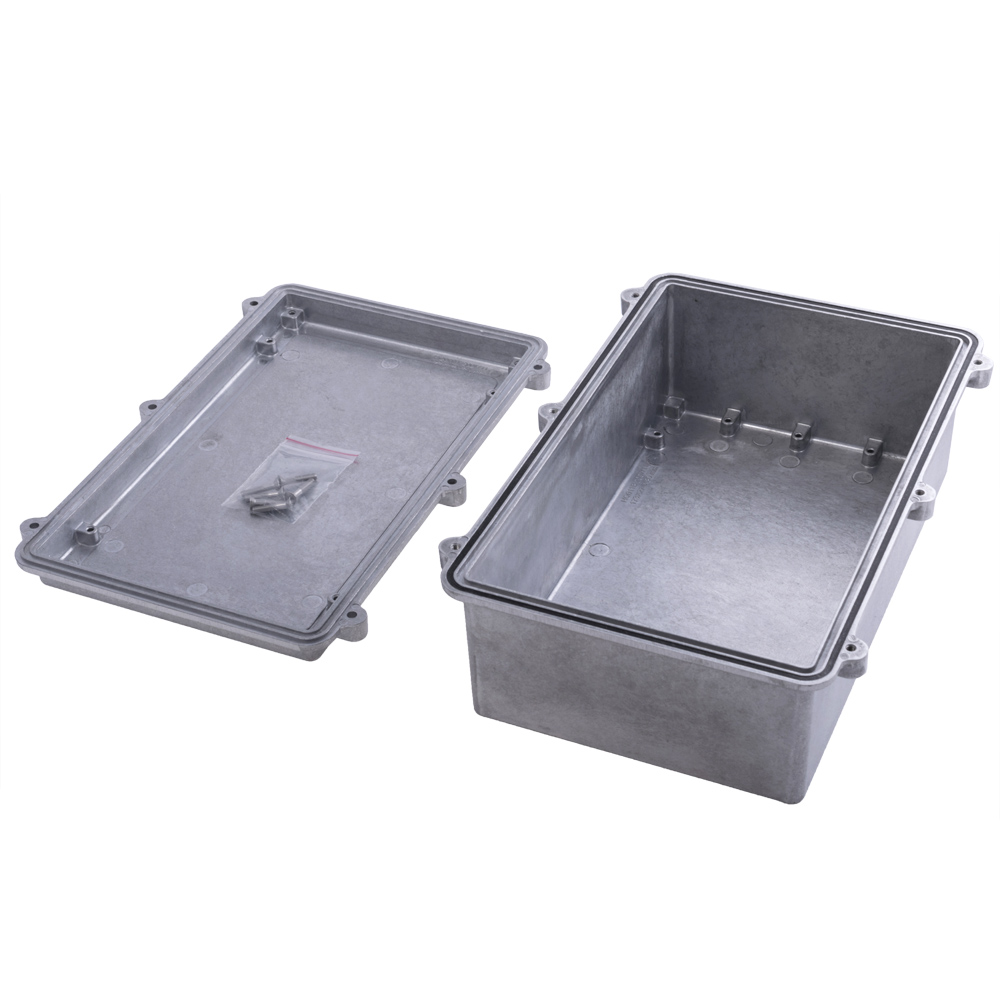

Das HQ011S Aluminium-Gehäuse von Gainta ist ein robustes, dichtes Aluminium-Spritzgussgehäuse für Elektronik, Steuerungen, Sensorik, Industrieanwendungen, Anschlussboxen, Messmodule und anspruchsvolle DIY-Projekte. Das Gehäuse besteht aus widerstandsfähiger Aluminiumlegierung ADC-12 und bietet bei fachgerechter Montage Schutz gegen Staub und Feuchtigkeit nach IP67.

Durch die stabile Metallausführung eignet sich das Gehäuse ideal für Anwendungen, bei denen eine hohe mechanische Belastbarkeit, gute Abschirmung und zuverlässiger Schutz der verbauten Elektronik benötigt werden. Auf der inneren Gehäusefläche befinden sich gegossene Befestigungspunkte zur horizontalen Leiterplattenmontage.

📐
Abmessungen
274 x 173 x 100 mm
🧱
Material
Aluminium ADC-12
💧
Schutzart
IP67
🔩
PCB-Montage
horizontal

✅ Eigenschaften

  • 🧰 Großes, robustes Universalgehäuse aus Aluminium-Spritzguss
  • 💧 Schutz gegen Staub und Feuchtigkeit nach IP67
  • 🧱 Material: Aluminiumlegierung ADC-12
  • 🎨 Farbe: Natur-Aluminium
  • 📐 Abmessungen: 274 x 173 x 100 mm
  • 🔩 Innere Befestigungspunkte zur horizontalen PCB-Montage
  • 📡 Metallgehäuse mit guter Abschirmwirkung
  • 🛠️ Gut bearbeitbar für Bohrungen, Kabelverschraubungen und Ausschnitte
  • ⚙️ Ideal für Elektronik, Steuerungen, Sensorik und Industrieanwendungen
  • 🏭 Hersteller: GAINTA

🛠️ Geeignet für

  • Elektronik- und Steuerungsprojekte
  • Messgeräte, Sensorik und Industrieelektronik
  • Anschlussboxen und Klemmengehäuse
  • Schutzgehäuse für Leiterplatten und Baugruppen
  • Werkstatt, Maschinenbau und Prototyping
  • Outdoor-nahe Anwendungen bei fachgerechter Montage
  • Anwendungen mit Bedarf an stabilem Metallgehäuse und IP-Schutz

📋 Technische Daten

Hersteller GAINTA
Modell HQ011S
Typ Dichtes Universalgehäuse / Aluminium-Elektronikgehäuse
Material Aluminiumlegierung ADC-12
Farbe Naturfarben / Aluminium
Abmessungen L x B x H 274 x 173 x 100 mm
Schutzart IP67
Dichtheit Ja, mit Dichtung
PCB-Montage Horizontal, mit inneren Befestigungspunkten / Racks
Gehäuseausführung Aluminiumgehäuse mit Deckel, Dichtung und Schrauben
SKU 104215

📐 Technische Zeichnung

Technische Zeichnung HQ011S Gainta Aluminiumgehäuse 274x173x100mm IP67

📦 Lieferumfang

  • 📌 1x HQ011S Aluminiumgehäuse
  • 📌 1x Deckel
  • 📌 1x Dichtung
  • 📌 Schrauben / Montagematerial gemäß Abbildung
💡 Hinweis zur Bearbeitung:
Das Gehäuse ist für individuelle Anpassungen geeignet und kann für Kabelverschraubungen, Steckverbinder, Schalter, Anzeigen oder andere Einbauten mechanisch bearbeitet werden. Nachträgliche Bohrungen oder Ausschnitte müssen bei Bedarf fachgerecht abgedichtet werden.
ℹ️ Hinweis zur Schutzart:
Die Schutzklasse IP67 gilt nur bei fachgerechter Montage des Gehäuses, korrekt eingesetzter Dichtung und ordnungsgemäß abgedichteten Kabeldurchführungen.
