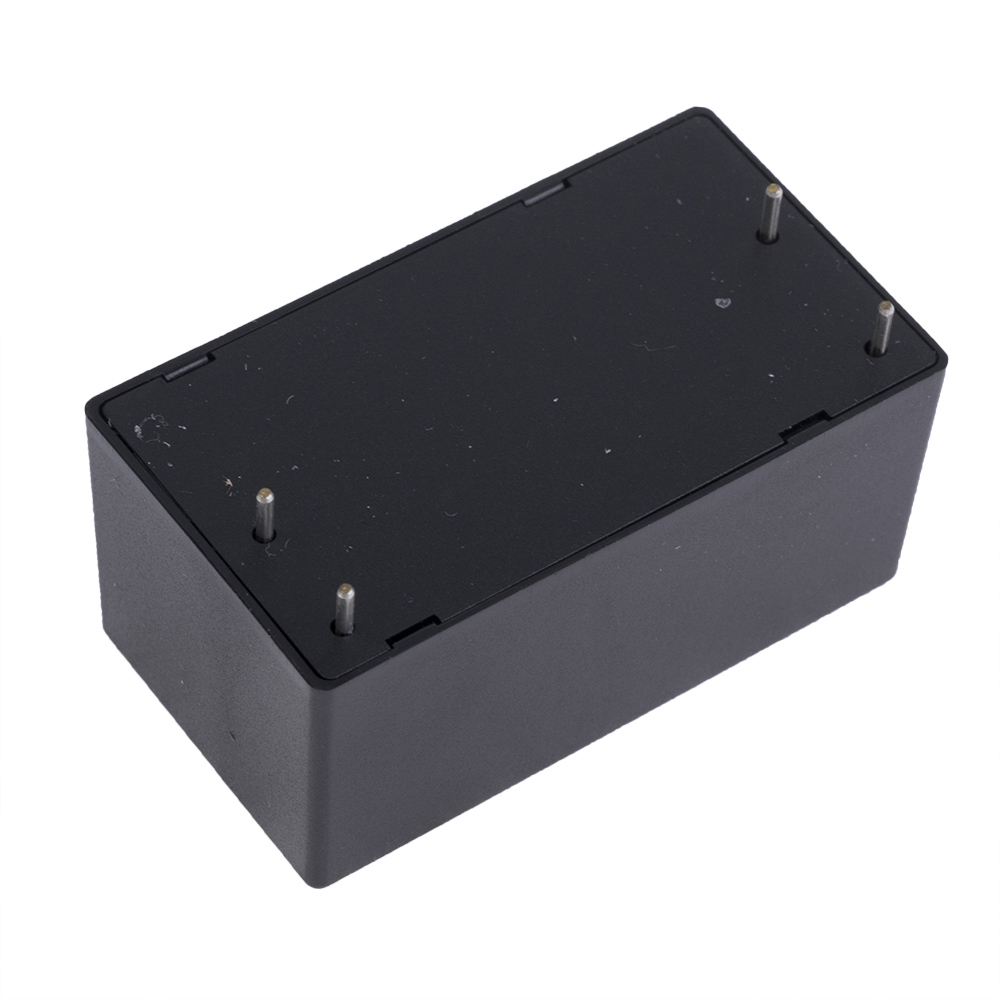

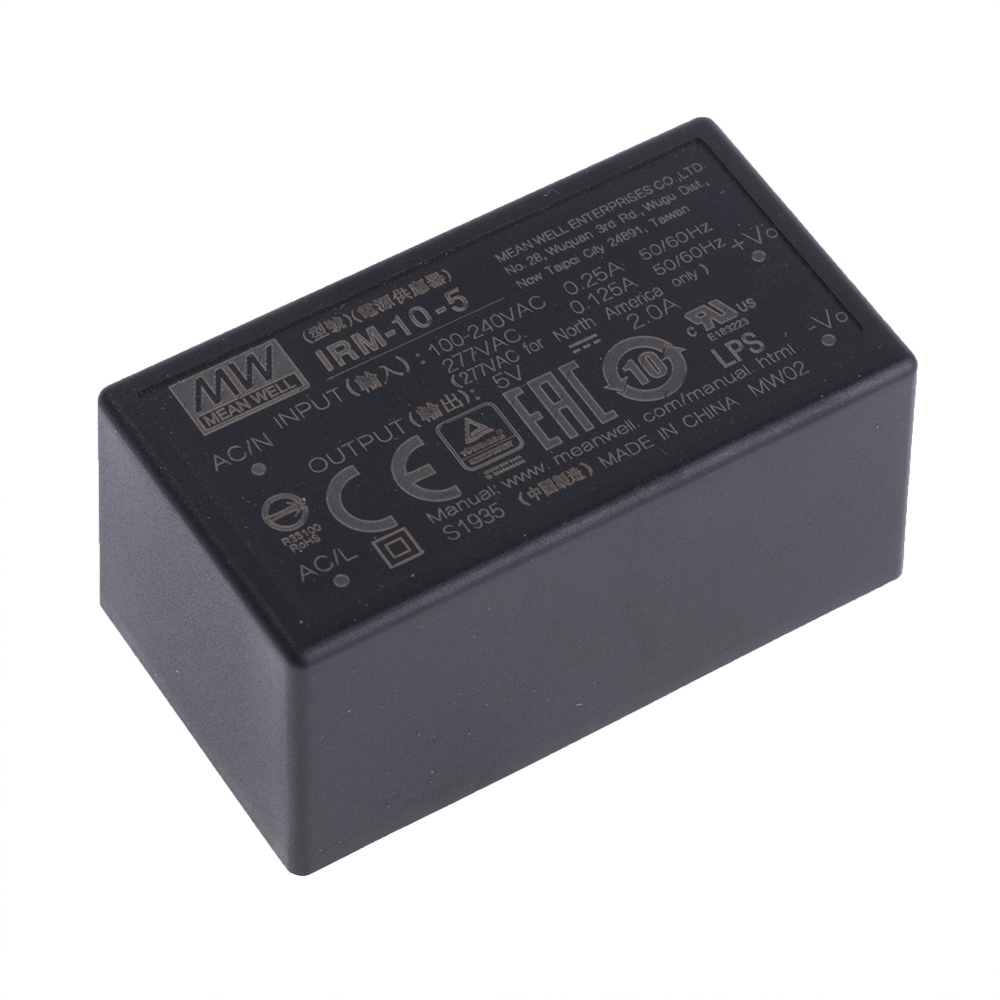

IRM-10-5
  • IRM-10-5
  • IRM-10-5

IRM-10-5 MeanWell


irm-10_series-datasheet.pdf
Produktcode: 106697
Hersteller: MeanWell
Typ: Im Gehause, einbaubar
Eingangsspannung: 85-264 VAC
Ausgangsspannung: 5V
Ausgangsstrom: 00.01.1900
Leistung, max: 10W
Abmessungen: 45,7x25,4x21,5mm
Wirkungsgrad und Arbeitstemperatur: 78%, -30...70°C
Produkt ist nicht verfügbar

erwartet 25 Stück:

25 Stück - erwartet 20.08.2025
Anzahl Preis
1+7.48 EUR
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details IRM-10-5 MeanWell

IRM-10-5 MEAN WELL Schaltnetzteil Module PCB 10W 5VDC 2A 45,7x25,4x21,5mm

lRM-10 ist ein 10-W-Miniatur-AC/DC-Modul-Netzteil (45,7 x 25,4 x 21,5 mm), das bereit ist, auf die Leiterplatten verschiedener Arten von elektronischen Instrumenten oder industriellen Automatisierungsgeräten gelötet zu werden. Dieses Produkt ermöglicht den universellen Eingangsspannungsbereich von 85…305VAC. Das flammhemmende 94V-0-Kunststoffgehäuse und das vollständig vergossene Silikon verbessern die Wärmeableitung und erfüllen die Antivibrationsanforderungen bis zu 5G. Darüber hinaus bietet es die grundlegende Beständigkeit gegen Staub und Feuchtigkeit.

Mit dem hohen Wirkungsgrad von bis zu 82 % und dem extrem niedrigen Leerlaufverbrauch von unter 0,1 W erfüllt die lRM-10-Serie die weltweite Vorschrift für die Anforderungen an einen niedrigen Stromverbrauch für Elektronik.  Die hervorragenden EMV-Eigenschaften schützen die Endelektronik vor elektromagnetischen Störungen.

Spezifikation:

Hersteller MEAN WELL

Netzteil-Typ      Schaltnetzteil

Leistung              10W

Ausgangsstrom                2A

Ausgangsspannung        5V DC

Versorgungsspannung 85...264V AC 120...370V DC

Äußere Abmessungen 45.7x25.4x21.5mm

Gewicht              40g

Betriebstemperatur -30...70°C

Elektrischer Anschluss  THT

Montage             PCB

Sicherheit Kurzschlussschutz SCP, Überladung OPP,  Überspannung OVP

Wirkungsgrad   77%

Herstellerserie IRM-10

Leistungsaufnahme im Leerlauf               <0.1W

Nennparameter bei Volllast

Bruttogewicht: 30.55 g

         Produktcode 106697



Weitere Produktangebote IRM-10-5 nach Preis ab 7.68 EUR bis 23.58 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit
Preis
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL pVersion=0046&contRep=ZT&docId=005056AB90B41EDBA2FB4F83F8F160C7&compId=IRM-10-DTE.PDF?ci_sign=b462f55a7f9d1e4bcb939bab5253f0af28930fb8 Category: PCB AC/DC converters
Description: Converter: AC/DC; 10W; Uin: 85÷264VAC,120÷370VDC; Uout: 5VDC; OUT: 1
Power: 10W
Output voltage: 5V DC
Output current: 2A
Number of outputs: 1
Body dimensions: 45.7x25.4x21.5mm
Manufacturer series: IRM-10
Operating temperature: -30...70°C
Electrical connection: THT
Protection: anti-overload OPP; anti-overvoltage OVP; short circuit protection SCP
Efficiency: 77%
Caution!: rated parameters obtained at full load
Mounting: PCB
Power consumption without load: <0.1W
Input voltage: 85...264V AC; 120...370V DC
Type of converter: AC/DC
auf Bestellung 7030 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
8+9.37 EUR
9+8.04 EUR
10+7.68 EUR
Mindestbestellmenge: 8
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL pVersion=0046&contRep=ZT&docId=005056AB90B41EDBA2FB4F83F8F160C7&compId=IRM-10-DTE.PDF?ci_sign=b462f55a7f9d1e4bcb939bab5253f0af28930fb8 Category: PCB AC/DC converters
Description: Converter: AC/DC; 10W; Uin: 85÷264VAC,120÷370VDC; Uout: 5VDC; OUT: 1
Power: 10W
Output voltage: 5V DC
Output current: 2A
Number of outputs: 1
Body dimensions: 45.7x25.4x21.5mm
Manufacturer series: IRM-10
Operating temperature: -30...70°C
Electrical connection: THT
Protection: anti-overload OPP; anti-overvoltage OVP; short circuit protection SCP
Efficiency: 77%
Caution!: rated parameters obtained at full load
Mounting: PCB
Power consumption without load: <0.1W
Input voltage: 85...264V AC; 120...370V DC
Type of converter: AC/DC
Anzahl je Verpackung: 1 Stücke
auf Bestellung 7030 Stücke:
Lieferzeit 7-14 Tag (e)
Anzahl Preis
8+9.37 EUR
9+8.04 EUR
10+7.68 EUR
Mindestbestellmenge: 8
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL pVersion=0046&contRep=ZT&docId=005056AB90B41EDBA2FB4F83F8F160C7&compId=IRM-10-DTE.PDF?ci_sign=b462f55a7f9d1e4bcb939bab5253f0af28930fb8 Category: PCB AC/DC converters
Description: Converter: AC/DC; 10W; Uin: 85÷264VAC,120÷370VDC; Uout: 5VDC; OUT: 1
Power: 10W
Output voltage: 5V DC
Output current: 2A
Number of outputs: 1
Body dimensions: 45.7x25.4x21.5mm
Manufacturer series: IRM-10
Operating temperature: -30...70°C
Electrical connection: THT
Protection: anti-overload OPP; anti-overvoltage OVP; short circuit protection SCP
Efficiency: 77%
Caution!: rated parameters obtained at full load
Mounting: PCB
Power consumption without load: <0.1W
Input voltage: 85...264V AC; 120...370V DC
Type of converter: AC/DC
Anzahl je Verpackung: 1 Stücke
auf Bestellung 7030 Stücke:
Lieferzeit 7-14 Tag (e)
Anzahl Preis
8+9.37 EUR
9+8.04 EUR
10+7.68 EUR
Mindestbestellmenge: 8
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL USA Inc. IRM-10-spec.pdf Description: AC/DC CONVERTER 5V 10W
Features: Universal Input
Packaging: Bulk
Package / Case: 4-DIP Module
Size / Dimension: 1.80" L x 1.00" W x 0.85" H (45.7mm x 25.4mm x 21.5mm)
Mounting Type: Through Hole
Voltage - Input: 85 ~ 305 VAC, 120 ~ 430 VDC
Type: Enclosed
Operating Temperature: -30°C ~ 70°C (With Derating)
Applications: ITE (Commercial)
Approval Agency: CB, CE, cURus, EAC, TUV
Efficiency: 77%
Current - Output (Max): 2A
Voltage - Output 1: 5V
Power (Watts): 10 W
Number of Outputs: 1
auf Bestellung 1535 Stücke:
Lieferzeit 10-14 Tag (e)
Anzahl Preis
2+10.28 EUR
Mindestbestellmenge: 2
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : Mean-Well USA, Inc. irm10spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
auf Bestellung 2662 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
14+10.4 EUR
15+8.96 EUR
Mindestbestellmenge: 14
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : Mean-Well USA, Inc. irm10spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
auf Bestellung 264 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
14+10.43 EUR
50+9.17 EUR
Mindestbestellmenge: 14
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : Mean-Well USA, Inc. irm10spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
auf Bestellung 2307 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
12+11.64 EUR
20+10.87 EUR
Mindestbestellmenge: 12
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : Mean-Well USA, Inc. irm10spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
auf Bestellung 7387 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
11+13.39 EUR
12+12.35 EUR
20+11.83 EUR
Mindestbestellmenge: 11
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : Mean-Well USA, Inc. irm10spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
auf Bestellung 2662 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
7+20.77 EUR
Mindestbestellmenge: 7
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL 2547885.pdf Description: MEAN WELL - IRM-10-5 - AC/DC-Netzteil für Leiterplattenmontage, ITE, 1 Ausgang, 10 W, 5 VDC, 2 A
tariffCode: 85044095
Ausgangsstrom - Ausgang 2: -
rohsCompliant: YES
Höhe: 25.4mm
Tiefe: 45.7mm
hazardous: false
rohsPhthalatesCompliant: YES
Anzahl der Ausgänge: 1 Ausgang
Breite: 21.5mm
usEccn: EAR99
AC-Eingangsspannung: 85V AC bis 264V AC
euEccn: NLR
Ausgangsspannung - Ausgang 3: -
Ausgangsstrom - Ausgang 3: -
Stromversorgungsausgang: Fest
Produktpalette: IRM-10 Series
Ausgangsspannung - Ausgang 1: 5VDC
productTraceability: No
Ausgangsspannung - Ausgang 2: -
Ausgangsstrom - Ausgang 1: 2A
Anwendungen für das Netzteil: ITE
Ausgangsleistung, max.: 10W
SVHC: No SVHC (27-Jun-2024)
auf Bestellung 378 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL irm-10-spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
auf Bestellung 2240 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 Hersteller : MEAN WELL IRM-10-spec.pdf AC-DC module-type; power supply; 10W; 5V; 2A; PCB; dimensions: 45.7x25.4x21.5mm; weight: 0.033 kg IRM-10-5 Mean Well Power supply ZA IRM-10-5
Anzahl je Verpackung: 2 Stücke
auf Bestellung 30 Stücke:
Lieferzeit 7-14 Tag (e)
Anzahl Preis
2+23.58 EUR
Mindestbestellmenge: 2
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL irm-10-spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : Mean-Well USA, Inc. irm10spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL USA Inc. IRM-10-spec.pdf Description: AC/DC CONVERTER 5V 10W
Features: Universal Input
Packaging: Box
Package / Case: 4-DIP Module
Size / Dimension: 1.80" L x 1.00" W x 0.85" H (45.7mm x 25.4mm x 21.5mm)
Mounting Type: Through Hole
Voltage - Input: 85 ~ 305 VAC, 120 ~ 430 VDC
Type: Enclosed
Operating Temperature: -30°C ~ 70°C (With Derating)
Applications: ITE (Commercial)
Approval Agency: CB, CE, cURus, EAC, TUV
Efficiency: 77%
Current - Output (Max): 2A
Voltage - Output 1: 5V
Part Status: Active
Power (Watts): 10 W
Number of Outputs: 1
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : Mean-Well USA, Inc. irm10spec.pdf AC/DC Power Supply Single-OUT 5V 2A 10W 4-Pin
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
IRM-10-5 IRM-10-5 Hersteller : MEAN WELL IRM-10-spec.pdf AC/DC Power Modules 5V 2A 10W 85-264Vin Encap PS
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
