Produkte > IC > IC Netzteile > L4960 ST

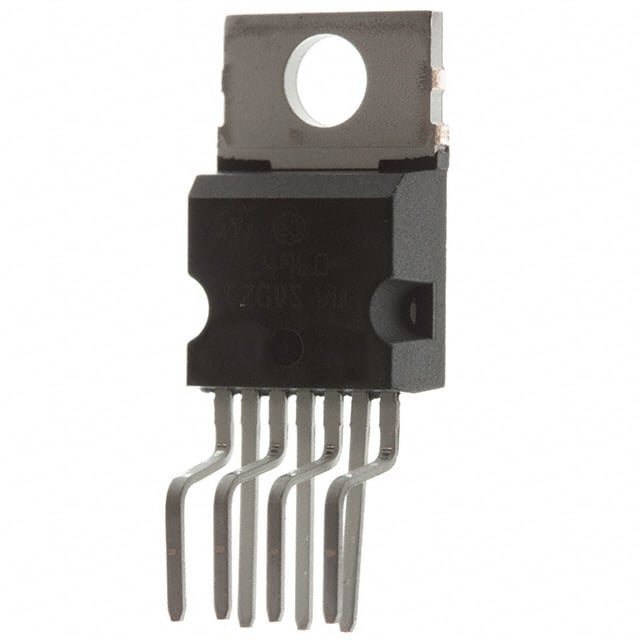

L4960

L4960 ST

Produktcode: 23747
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller: ST
Gehäuse: TO-220-7
Funktion und Eigenschaften: 2,5A Leistungs-Schaltregler
Eingangsspannung, V: 50 В
Ausgangsstrom Iout, A: 2,5 А
Frequenz Fosc, kHz: 150 кГц
Temperaturbereich: -40…+150°С
auf Bestellung: 44 St.
  • 44 St. - Lieferzeit 21-28 Tag (e)
AnzahlPrivatkunde
1+7 EUR
10+5.95 EUR
100+4.75 EUR
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details L4960 ST

L4960 2.5A Leistungsschaltregler ST Spannungsregler 5 - 40VDC

2,5 A AUSGANGSSTROM

5,1 V BIS 40 V AUSGANGSSPANNUNGSBEREICH

PRÄZISE (±2%) ON-CHIP-REFERENZ

HOHE SCHALTFREQUENZ

SEHR HOHER WIRKUNGSGRAD (BIS ZU 90%)

SEHR WENIGE EXTERNE KOMPONENTEN

WEICHER START

INTERNER STROMBEGRENZUNG

THERMISCHE ABSCHALTUNG

BESCHREIBUNG

Der L4960 ist ein monolithischer Leistungsschaltregler, der 2,5 A bei einer Spannungsvariable von 5 V bis 40 V in Abwärtskonfiguration liefert.

Zu den Merkmalen des Geräts gehören Strombegrenzung, Sanftanlauf, Überhitzungsschutz und 0 bis 100 % Einschaltdauer für den Dauerbetriebsmodus.

Der L4960 ist in einem Heptawatt-Kunststoff-Netzteil untergebracht und benötigt nur sehr wenige externe Komponenten.

Ein effizienter Betrieb bei Schaltfrequenzen von bis zu 150 kHz ermöglicht eine Verringerung der Größe und der Kosten externer Filterkomponenten.

      Produktcode 23747

Weitere Produktangebote L4960

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit Privatkunde
L4960 STMicroelectronics Description: IC REG BUCK ADJ 2.5A 7HEPTAWATT
Packaging: Tube
Package / Case: Heptawatt-7 (Vertical, Bent and Staggered Leads)
Output Type: Adjustable
Mounting Type: Through Hole
Number of Outputs: 1
Function: Step-Down
Current - Output: 2.5A
Operating Temperature: -40°C ~ 150°C (TJ)
Output Configuration: Positive
Frequency - Switching: 100kHz ~ 150kHz
Voltage - Input (Max): 46V
Topology: Buck
Supplier Device Package: 7-HEPTAWATT
Synchronous Rectifier: No
Voltage - Output (Max): 40V
Voltage - Input (Min): 9V
Voltage - Output (Min/Fixed): 5.1V
Part Status: Obsolete
Produkt ist nicht verfügbar
 Mindestbestellmenge: 1000 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
L4960 STMicroelectronics L4960.pdf Імпульсний регульований понижуючий СН, Uвх, В = 9...46, Uвих, В = 5,1...40, Fпер, кГц = 100...150, Iвих = 2,5 А, К-сть вих. = 1, Тексп, °C = -40...+150,... Інтегральні мікросхеми Корпус: HEPTAWATT-7 Од. вим: шт
Anzahl je Verpackung: 50 Stücke
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
L4960 L4960 STMicroelectronics Switching Voltage Regulators 5.1 to 40V 2.5 Amp
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
L4960 L4960 STMICROELECTRONICS 1689798.pdf Description: STMICROELECTRONICS - L4960 - DC/DC-Abwärts-Schaltregler (Buck), einstellbar, 9V-46Vin, 5.1V-40Vout, 2.5Aout, HEPTAWATT-7
Schaltfrequenz: 115
Bauform - DC/DC-Wandler-IC: HEPTAWATT
Ausgangsspannung, min.: 5.1
Ausgangsspannung, max.: 40
Ausgangsstrom: 2.5
Eingangsspannung, max.: 46
Eingangsspannung, min.: 9
Topologie: Buck (Abwärts)
Anzahl der Pins: 7
Produktpalette: -
Betriebstemperatur, max.: 150
Anzahl der Ausgänge: 1
SVHC: No SVHC (17-Dec-2015)
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
L4960 STMicroelectronics Conv DC-DC 9V to 46V Step Down Single-Out 5.1V to 40V 2.5A 7-Pin(7+Tab) HEPTAWATT V Tube
Produkt ist nicht verfügbar
 Mindestbestellmenge: 1000 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
L4960
Hersteller: STMicroelectronics
Description: IC REG BUCK ADJ 2.5A 7HEPTAWATT
Packaging: Tube
Package / Case: Heptawatt-7 (Vertical, Bent and Staggered Leads)
Output Type: Adjustable
Mounting Type: Through Hole
Number of Outputs: 1
Function: Step-Down
Current - Output: 2.5A
Operating Temperature: -40°C ~ 150°C (TJ)
Output Configuration: Positive
Frequency - Switching: 100kHz ~ 150kHz
Voltage - Input (Max): 46V
Topology: Buck
Supplier Device Package: 7-HEPTAWATT
Synchronous Rectifier: No
Voltage - Output (Max): 40V
Voltage - Input (Min): 9V
Voltage - Output (Min/Fixed): 5.1V
Part Status: Obsolete
Produkt ist nicht verfügbar
Mindestbestellmenge: 1000 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
L4960 L4960.pdf
Hersteller: STMicroelectronics
Імпульсний регульований понижуючий СН, Uвх, В = 9...46, Uвих, В = 5,1...40, Fпер, кГц = 100...150, Iвих = 2,5 А, К-сть вих. = 1, Тексп, °C = -40...+150,... Інтегральні мікросхеми Корпус: HEPTAWATT-7 Од. вим: шт
Anzahl je Verpackung: 50 Stücke
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
L4960
L4960
Hersteller: STMicroelectronics
Switching Voltage Regulators 5.1 to 40V 2.5 Amp
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
L4960 1689798.pdf
L4960
Hersteller: STMICROELECTRONICS
Description: STMICROELECTRONICS - L4960 - DC/DC-Abwärts-Schaltregler (Buck), einstellbar, 9V-46Vin, 5.1V-40Vout, 2.5Aout, HEPTAWATT-7
Schaltfrequenz: 115
Bauform - DC/DC-Wandler-IC: HEPTAWATT
Ausgangsspannung, min.: 5.1
Ausgangsspannung, max.: 40
Ausgangsstrom: 2.5
Eingangsspannung, max.: 46
Eingangsspannung, min.: 9
Topologie: Buck (Abwärts)
Anzahl der Pins: 7
Produktpalette: -
Betriebstemperatur, max.: 150
Anzahl der Ausgänge: 1
SVHC: No SVHC (17-Dec-2015)
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
L4960
Hersteller: STMicroelectronics
Conv DC-DC 9V to 46V Step Down Single-Out 5.1V to 40V 2.5A 7-Pin(7+Tab) HEPTAWATT V Tube
Produkt ist nicht verfügbar
Mindestbestellmenge: 1000 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
