Produkte > HARWIN > M80-8510842
M80-8510842

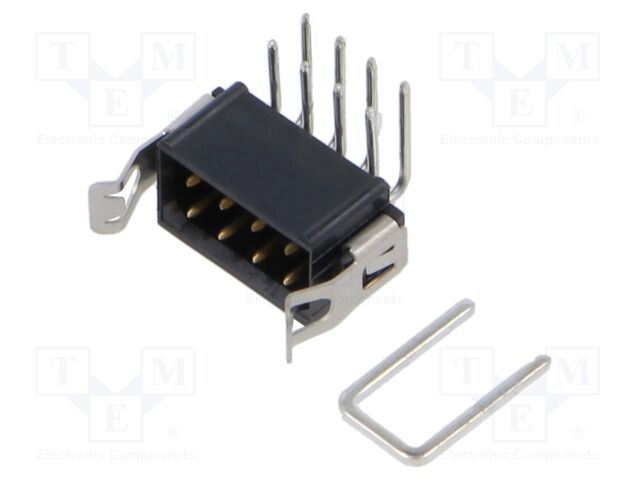

M80-8510842 HARWIN

PD004-Product-Datasheet-Datamate-range-signal-connectors-HRi.pdf
Hersteller: HARWIN
Category: Raster signal connectors 2,00mm
Description: Connector: wire-wire/PCB; socket; male; PIN: 8; Datamate L-Tek; 3A
Type of connector: wire-wire/PCB
Body material: PPS
Kind of package: tube
Connector: socket
Electrical mounting: THT
Manufacturer series: Datamate L-Tek
Kind of connector: male
Contact plating: gold-plated
Connector variant: polarized
Mechanical mounting: on PCBs
Terminals plating: tinned
Flammability rating: UL94V-0
Locking system: with latch
Contacts pitch: 2mm
Lead length: 3mm
Current rating: 3A
Number of pins: 8
Rated voltage: 0.8kV
Connector pinout layout: 2x4
Spatial orientation: angled 90°
auf Bestellung 270 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPreis
13+5.83 EUR
15+5.03 EUR
21+4.79 EUR
42+4.59 EUR
105+4.32 EUR
210+4.13 EUR
Mindestbestellmenge: 13 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details M80-8510842 HARWIN

Description: CONN HEADER R/A 8POS 2MM, Packaging: Tube, Features: Strain Relief Clips, Connector Type: Header, Voltage Rating: 800V, Current Rating (Amps): 2.2A, Mounting Type: Through Hole, Right Angle, Number of Positions: 8, Number of Rows: 2, Style: Board to Board or Cable, Operating Temperature: -55°C ~ 125°C, Contact Type: Male Pin, Fastening Type: Latch Lock, Number of Positions Loaded: All, Termination: Solder, Material Flammability Rating: UL94 V-0, Contact Material: Phosphor Bronze, Insulation Color: Black, Pitch - Mating: 0.079" (2.00mm), Contact Finish - Mating: Gold, Contact Finish Thickness - Mating: 29.5µin (0.75µm), Contact Finish - Post: Tin, Part Status: Active, Contact Shape: Circular, Contact Length - Post: 0.118" (3.00mm), Insulation Height: 0.235" (5.97mm), Shrouding: Shrouded - 4 Wall, Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled, Row Spacing - Mating: 0.079" (2.00mm).

Weitere Produktangebote M80-8510842 nach Preis ab 5.91 EUR bis 11.44 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit Preis
M80-8510842 M80-8510842 Harwin 2007page11.pdf Conn Datamate HDR 8 POS 2mm Solder RA Side Entry Thru-Hole Tube
auf Bestellung 147 Stücke:
Lieferzeit 14-21 Tag (e)
21+8.99 EUR
63+8.13 EUR
105+7.8 EUR
Mindestbestellmenge: 21 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 M80-8510842 Harwin Inc. PD004-Product-Datasheet-Datamate-range-signal-connectors-HRi.pdf Description: CONN HEADER R/A 8POS 2MM
Packaging: Tube
Features: Strain Relief Clips
Connector Type: Header
Voltage Rating: 800V
Current Rating (Amps): 2.2A
Mounting Type: Through Hole, Right Angle
Number of Positions: 8
Number of Rows: 2
Style: Board to Board or Cable
Operating Temperature: -55°C ~ 125°C
Contact Type: Male Pin
Fastening Type: Latch Lock
Number of Positions Loaded: All
Termination: Solder
Material Flammability Rating: UL94 V-0
Contact Material: Phosphor Bronze
Insulation Color: Black
Pitch - Mating: 0.079" (2.00mm)
Contact Finish - Mating: Gold
Contact Finish Thickness - Mating: 29.5µin (0.75µm)
Contact Finish - Post: Tin
Part Status: Active
Contact Shape: Circular
Contact Length - Post: 0.118" (3.00mm)
Insulation Height: 0.235" (5.97mm)
Shrouding: Shrouded - 4 Wall
Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled
Row Spacing - Mating: 0.079" (2.00mm)
auf Bestellung 1243 Stücke:
Lieferzeit 10-14 Tag (e)
2+9.63 EUR
21+7.77 EUR
105+6.93 EUR
504+6.21 EUR
1008+5.91 EUR
Mindestbestellmenge: 2 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 M80-8510842 Harwin M80_851-1136223.pdf Headers & Wire Housings 4+4 POS DIL MALE R/A LATCHED TIN
auf Bestellung 1584 Stücke:
Lieferzeit 10-14 Tag (e)
1+11.44 EUR
10+8.84 EUR
105+7.76 EUR
588+6.51 EUR
1029+5.97 EUR
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 M80-8510842 HARWIN M80-851.pdf Description: HARWIN - M80-8510842 - Stiftleiste, mit Verriegelung, Board-to-Board, Wire-to-Board, 2 mm, 2 Reihe(n), 8 Kontakt(e)
tariffCode: 85366930
rohsCompliant: YES
Kontaktüberzug: Vergoldete Kontakte
hazardous: false
rohsPhthalatesCompliant: YES
Kontaktmaterial: Phosphorbronze
isCanonical: Y
usEccn: EAR99
Steckverbinderkragen: Mit Kragen
Anzahl der Kontakte: 8Kontakt(e)
euEccn: NLR
Steckverbindersysteme: Board-to-Board, Wire-to-Board
Steckverbinder: PCB-Stiftleiste
Produktpalette: Datamate L-Tek M80
productTraceability: Yes-Date/Lot Code
Kontaktanschluss: Durchsteckmontage
Anzahl der Reihen: 2Reihe(n)
Rastermaß: 2mm
SVHC: No SVHC (04-Feb-2026)
auf Bestellung 62 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 Harwin M80-851_Harwin.pdf Роз'єм 2-рядний кутовий, Вид = Вилка, Тип конт. = Штирьовий ("тато"), К-сть конт. = 8, Крок, мм = 2, Серія = Datamate L-Tek, Тип монт. = на плату, В-нь між рядами = 2 мм,... Роз'єми Корпус: DIP Очікується: 63 Од. вим: шт
Anzahl je Verpackung: 21 Stücke
verfügbar 94 Stücke:
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 2007page11.pdf
M80-8510842
Hersteller: Harwin
Conn Datamate HDR 8 POS 2mm Solder RA Side Entry Thru-Hole Tube
auf Bestellung 147 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPreis
21+8.99 EUR
63+8.13 EUR
105+7.8 EUR
Mindestbestellmenge: 21 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 PD004-Product-Datasheet-Datamate-range-signal-connectors-HRi.pdf
M80-8510842
Hersteller: Harwin Inc.
Description: CONN HEADER R/A 8POS 2MM
Packaging: Tube
Features: Strain Relief Clips
Connector Type: Header
Voltage Rating: 800V
Current Rating (Amps): 2.2A
Mounting Type: Through Hole, Right Angle
Number of Positions: 8
Number of Rows: 2
Style: Board to Board or Cable
Operating Temperature: -55°C ~ 125°C
Contact Type: Male Pin
Fastening Type: Latch Lock
Number of Positions Loaded: All
Termination: Solder
Material Flammability Rating: UL94 V-0
Contact Material: Phosphor Bronze
Insulation Color: Black
Pitch - Mating: 0.079" (2.00mm)
Contact Finish - Mating: Gold
Contact Finish Thickness - Mating: 29.5µin (0.75µm)
Contact Finish - Post: Tin
Part Status: Active
Contact Shape: Circular
Contact Length - Post: 0.118" (3.00mm)
Insulation Height: 0.235" (5.97mm)
Shrouding: Shrouded - 4 Wall
Insulation Material: Polyphenylene Sulfide (PPS), Glass Filled
Row Spacing - Mating: 0.079" (2.00mm)
auf Bestellung 1243 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPreis
2+9.63 EUR
21+7.77 EUR
105+6.93 EUR
504+6.21 EUR
1008+5.91 EUR
Mindestbestellmenge: 2 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 M80_851-1136223.pdf
M80-8510842
Hersteller: Harwin
Headers & Wire Housings 4+4 POS DIL MALE R/A LATCHED TIN
auf Bestellung 1584 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPreis
1+11.44 EUR
10+8.84 EUR
105+7.76 EUR
588+6.51 EUR
1029+5.97 EUR
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 M80-851.pdf
M80-8510842
Hersteller: HARWIN
Description: HARWIN - M80-8510842 - Stiftleiste, mit Verriegelung, Board-to-Board, Wire-to-Board, 2 mm, 2 Reihe(n), 8 Kontakt(e)
tariffCode: 85366930
rohsCompliant: YES
Kontaktüberzug: Vergoldete Kontakte
hazardous: false
rohsPhthalatesCompliant: YES
Kontaktmaterial: Phosphorbronze
isCanonical: Y
usEccn: EAR99
Steckverbinderkragen: Mit Kragen
Anzahl der Kontakte: 8Kontakt(e)
euEccn: NLR
Steckverbindersysteme: Board-to-Board, Wire-to-Board
Steckverbinder: PCB-Stiftleiste
Produktpalette: Datamate L-Tek M80
productTraceability: Yes-Date/Lot Code
Kontaktanschluss: Durchsteckmontage
Anzahl der Reihen: 2Reihe(n)
Rastermaß: 2mm
SVHC: No SVHC (04-Feb-2026)
auf Bestellung 62 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
M80-8510842 M80-851_Harwin.pdf
Hersteller: Harwin
Роз'єм 2-рядний кутовий, Вид = Вилка, Тип конт. = Штирьовий ("тато"), К-сть конт. = 8, Крок, мм = 2, Серія = Datamate L-Tek, Тип монт. = на плату, В-нь між рядами = 2 мм,... Роз'єми Корпус: DIP Очікується: 63 Од. вим: шт
Anzahl je Verpackung: 21 Stücke
verfügbar 94 Stücke:
Im Einkaufswagen  Stück im Wert von  UAH
