Produkte > ANALOG DEVICES INC./MAXIM INTEGRATED > MAX15005DAUE/V+
MAX15005DAUE/V+

MAX15005DAUE/V+ Analog Devices Inc./Maxim Integrated

MAX15004-MAX15005D.pdf
Hersteller: Analog Devices Inc./Maxim Integrated
Description: AUTOMOTIVE BOOST/FLYBACK/SEPIC P
Packaging: Tube

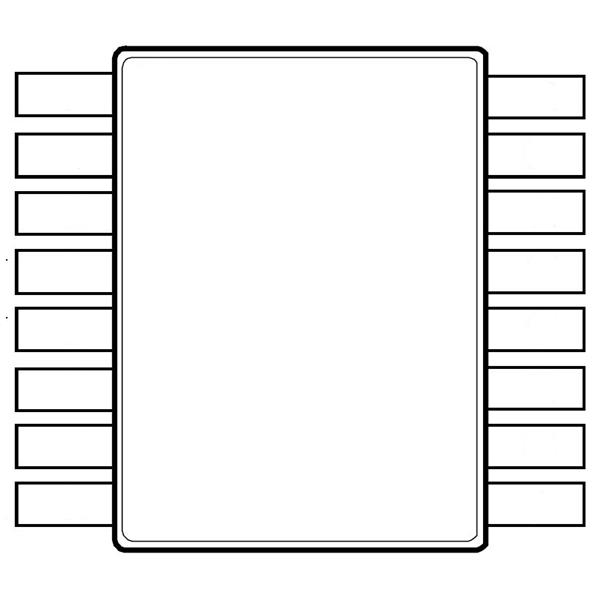

Package / Case: 16-TSSOP (0.173", 4.40mm Width)
Output Type: Transistor Driver
Mounting Type: Surface Mount
Function: Step-Up, Step-Up/Step-Down
Operating Temperature: -40°C ~ 125°C (TJ)
Output Configuration: Positive, Isolation Capable
Frequency - Switching: 15kHz ~ 1MHz
Topology: Boost, Flyback, SEPIC
Voltage - Supply (Vcc/Vdd): 4.5V ~ 40V
Supplier Device Package: 16-TSSOP
Synchronous Rectifier: No
Control Features: Enable, Frequency Control, Soft Start
Output Phases: 1
Duty Cycle (Max): 80%
Clock Sync: Yes
Grade: Automotive
Number of Outputs: 1
Qualification: AEC-Q100
auf Bestellung 536 Stücke:
Lieferzeit 10-14 Tag (e)
Anzahl Preis
2+10.05 EUR
10+7.73 EUR
96+6.52 EUR
192+6.28 EUR
288+6.16 EUR
Mindestbestellmenge: 2
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details MAX15005DAUE/V+ Analog Devices Inc./Maxim Integrated

Description: ANALOG DEVICES - MAX15005DAUE/V+ - PWM-Controller, 4.5-40Vin, 1Aout, 1MHz, TSSOP-16, tariffCode: 85423990, rohsCompliant: YES, IC-Montage: Oberflächenmontage, hazardous: false, rohsPhthalatesCompliant: YES, Schaltfrequenz, max.: 1MHz, Qualifikation: AEC-Q100, isCanonical: Y, IC-Gehäuse / Bauform: TSSOP, Schaltfrequenz, min.: 15kHz, MSL: MSL 1 - unbegrenzt, usEccn: EAR99, Schaltfrequenz, typ.: -, Anzahl der Kanäle: 1Kanäle, Betriebstemperatur, min.: -40°C, Versorgungsspannung, min.: 4.5V, euEccn: NLR, Netzteil-Controller: Single-Ended-Regler (einseitig), Topologie: Boost, Flyback, SEPIC, Anzahl der Pins: 16Pin(s), Produktpalette: -, Steuer-/Bedienmodus: Current-Mode-Regelung, productTraceability: No, Versorgungsspannung, max.: 40V, Tastverhältnis, min.: -, Betriebstemperatur, max.: 125°C, Tastverhältnis, max.: 81.5%, SVHC: No SVHC (04-Feb-2026).

Weitere Produktangebote MAX15005DAUE/V+ nach Preis ab 5.68 EUR bis 10.07 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit
Preis
MAX15005DAUE/V+ MAX15005DAUE/V+ Hersteller : Analog Devices / Maxim Integrated MAX15004-MAX15005D.pdf Switching Controllers Automotive boost/flyback/sepic power sup
auf Bestellung 62 Stücke:
Lieferzeit 10-14 Tag (e)
Anzahl Preis
1+10.07 EUR
10+7.73 EUR
25+6.62 EUR
96+6.35 EUR
288+5.9 EUR
576+5.74 EUR
1056+5.68 EUR
Im Einkaufswagen  Stück im Wert von  UAH
MAX15005DAUE/V+ MAX15005DAUE/V+ Hersteller : ANALOG DEVICES datasheet?ADICID=SYND_WW_P682800_PF-spglobal Description: ANALOG DEVICES - MAX15005DAUE/V+ - PWM-Controller, 4.5-40Vin, 1Aout, 1MHz, TSSOP-16
tariffCode: 85423990
rohsCompliant: YES
IC-Montage: Oberflächenmontage
hazardous: false
rohsPhthalatesCompliant: YES
Schaltfrequenz, max.: 1MHz
Qualifikation: AEC-Q100
isCanonical: Y
IC-Gehäuse / Bauform: TSSOP
Schaltfrequenz, min.: 15kHz
MSL: MSL 1 - unbegrenzt
usEccn: EAR99
Schaltfrequenz, typ.: -
Anzahl der Kanäle: 1Kanäle
Betriebstemperatur, min.: -40°C
Versorgungsspannung, min.: 4.5V
euEccn: NLR
Netzteil-Controller: Single-Ended-Regler (einseitig)
Topologie: Boost, Flyback, SEPIC
Anzahl der Pins: 16Pin(s)
Produktpalette: -
Steuer-/Bedienmodus: Current-Mode-Regelung
productTraceability: No
Versorgungsspannung, max.: 40V
Tastverhältnis, min.: -
Betriebstemperatur, max.: 125°C
Tastverhältnis, max.: 81.5%
SVHC: No SVHC (04-Feb-2026)
auf Bestellung 298 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
MAX15005DAUE/V+ MAX15005DAUE/V+ Hersteller : Analog Devices, Inc. max15004-max15005d.pdf AC to DC Switching Converter Boost/flyback/Forward/SEPIC 3.75V 15kHz to 500kHz Tube 16-Pin TSSOP Automotive AEC-Q100
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
