Produkte > STMICROELECTRONICS > STP140NF55

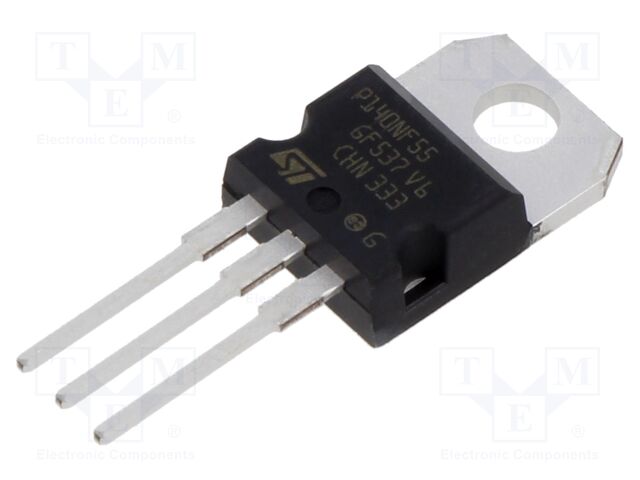

STP140NF55

STP140NF55 STMicroelectronics

en.CD00047336.pdf
Hersteller: STMicroelectronics
Category: THT N channel transistors
Description: Transistor: N-MOSFET; STripFET™ II; unipolar; 55V; 80A; Idm: 320A
Type of transistor: N-MOSFET
Technology: STripFET™ II
Polarisation: unipolar
Drain-source voltage: 55V
Drain current: 80A
Pulsed drain current: 320A
Power dissipation: 300W
Case: TO220-3
Gate-source voltage: ±20V
On-state resistance: 8mΩ
Mounting: THT
Gate charge: 142nC
Kind of package: tube
Kind of channel: enhancement
auf Bestellung 57 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPrivatkunde
36+2.38 EUR
41+2.07 EUR
51+1.69 EUR
Mindestbestellmenge: 36 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details STP140NF55 STMicroelectronics

Description: STMICROELECTRONICS - STP140NF55 - Leistungs-MOSFET, n-Kanal, 55 V, 80 A, 8000 µohm, TO-220, Durchsteckmontage, tariffCode: 85412900, Transistormontage: Durchsteckmontage, euEccn: NLR, Drain-Source-Spannung Vds: 55V, rohsCompliant: YES, Dauer-Drainstrom Id: 80A, hazardous: false, rohsPhthalatesCompliant: YES, Qualifikation: -, isCanonical: Y, MSL: -, Gate-Source-Schwellenspannung, max.: 3V, Verlustleistung: 300W, SVHC: No SVHC (25-Jun-2025), Bauform - Transistor: TO-220, Anzahl der Pins: 3Pin(s), Produktpalette: -, productTraceability: No, usEccn: EAR99, Kanaltyp: n-Kanal, Betriebstemperatur, max.: 175°C, Rds(on)-Prüfspannung: 10V, Drain-Source-Durchgangswiderstand: 8000µohm.

Weitere Produktangebote STP140NF55 nach Preis ab 2.4 EUR bis 9.7 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit Privatkunde
STP140NF55 STP140NF55 STMicroelectronics en.CD00047336.pdf Description: MOSFET N-CH 55V 80A TO220AB
Packaging: Tube
Package / Case: TO-220-3
Mounting Type: Through Hole
Operating Temperature: -55°C ~ 175°C (TJ)
Technology: MOSFET (Metal Oxide)
FET Type: N-Channel
Current - Continuous Drain (Id) @ 25°C: 80A (Tc)
Rds On (Max) @ Id, Vgs: 8mOhm @ 40A, 10V
Power Dissipation (Max): 300W (Tc)
Vgs(th) (Max) @ Id: 4V @ 250µA
Supplier Device Package: TO-220
Part Status: Not For New Designs
Drive Voltage (Max Rds On, Min Rds On): 10V
Vgs (Max): ±20V
Drain to Source Voltage (Vdss): 55 V
Gate Charge (Qg) (Max) @ Vgs: 142 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds: 5300 pF @ 25 V
auf Bestellung 383 Stücke:
Lieferzeit 10-14 Tag (e)
4+5.43 EUR
10+3.5 EUR
50+2.68 EUR
100+2.4 EUR
Mindestbestellmenge: 4 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
STP140NF55 STP140NF55 STMICROELECTRONICS 2307220.pdf Description: STMICROELECTRONICS - STP140NF55 - Leistungs-MOSFET, n-Kanal, 55 V, 80 A, 8000 µohm, TO-220, Durchsteckmontage
tariffCode: 85412900
Transistormontage: Durchsteckmontage
euEccn: NLR
Drain-Source-Spannung Vds: 55V
rohsCompliant: YES
Dauer-Drainstrom Id: 80A
hazardous: false
rohsPhthalatesCompliant: YES
Qualifikation: -
isCanonical: Y
MSL: -
Gate-Source-Schwellenspannung, max.: 3V
Verlustleistung: 300W
SVHC: No SVHC (25-Jun-2025)
Bauform - Transistor: TO-220
Anzahl der Pins: 3Pin(s)
Produktpalette: -
productTraceability: No
usEccn: EAR99
Kanaltyp: n-Kanal
Betriebstemperatur, max.: 175°C
Rds(on)-Prüfspannung: 10V
Drain-Source-Durchgangswiderstand: 8000µohm
auf Bestellung 285 Stücke:
Lieferzeit 14-21 Tag (e)
26+9.7 EUR
43+5.52 EUR
100+3.7 EUR
Mindestbestellmenge: 26 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
STP140NF55 ST en.CD00047336.pdf N-MOSFET 80A 55V 300W STP140NF55 TSTP140NF55
Anzahl je Verpackung: 10 Stücke
auf Bestellung 200 Stücke:
Lieferzeit 7-14 Tag (e)
10+8.75 EUR
Mindestbestellmenge: 10 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
STP140NF55 en.CD00047336.pdf
STP140NF55
Hersteller: STMicroelectronics
Description: MOSFET N-CH 55V 80A TO220AB
Packaging: Tube
Package / Case: TO-220-3
Mounting Type: Through Hole
Operating Temperature: -55°C ~ 175°C (TJ)
Technology: MOSFET (Metal Oxide)
FET Type: N-Channel
Current - Continuous Drain (Id) @ 25°C: 80A (Tc)
Rds On (Max) @ Id, Vgs: 8mOhm @ 40A, 10V
Power Dissipation (Max): 300W (Tc)
Vgs(th) (Max) @ Id: 4V @ 250µA
Supplier Device Package: TO-220
Part Status: Not For New Designs
Drive Voltage (Max Rds On, Min Rds On): 10V
Vgs (Max): ±20V
Drain to Source Voltage (Vdss): 55 V
Gate Charge (Qg) (Max) @ Vgs: 142 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds: 5300 pF @ 25 V
auf Bestellung 383 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPrivatkunde
4+5.43 EUR
10+3.5 EUR
50+2.68 EUR
100+2.4 EUR
Mindestbestellmenge: 4 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
STP140NF55 2307220.pdf
STP140NF55
Hersteller: STMICROELECTRONICS
Description: STMICROELECTRONICS - STP140NF55 - Leistungs-MOSFET, n-Kanal, 55 V, 80 A, 8000 µohm, TO-220, Durchsteckmontage
tariffCode: 85412900
Transistormontage: Durchsteckmontage
euEccn: NLR
Drain-Source-Spannung Vds: 55V
rohsCompliant: YES
Dauer-Drainstrom Id: 80A
hazardous: false
rohsPhthalatesCompliant: YES
Qualifikation: -
isCanonical: Y
MSL: -
Gate-Source-Schwellenspannung, max.: 3V
Verlustleistung: 300W
SVHC: No SVHC (25-Jun-2025)
Bauform - Transistor: TO-220
Anzahl der Pins: 3Pin(s)
Produktpalette: -
productTraceability: No
usEccn: EAR99
Kanaltyp: n-Kanal
Betriebstemperatur, max.: 175°C
Rds(on)-Prüfspannung: 10V
Drain-Source-Durchgangswiderstand: 8000µohm
auf Bestellung 285 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPrivatkunde
26+9.7 EUR
43+5.52 EUR
100+3.7 EUR
Mindestbestellmenge: 26 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
STP140NF55 en.CD00047336.pdf
Hersteller: ST
N-MOSFET 80A 55V 300W STP140NF55 TSTP140NF55
Anzahl je Verpackung: 10 Stücke
auf Bestellung 200 Stücke:
Lieferzeit 7-14 Tag (e)
AnzahlPrivatkunde
10+8.75 EUR
Mindestbestellmenge: 10 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
