Produkte > BROADCOM (AVAGO) > HCNW3120-500E

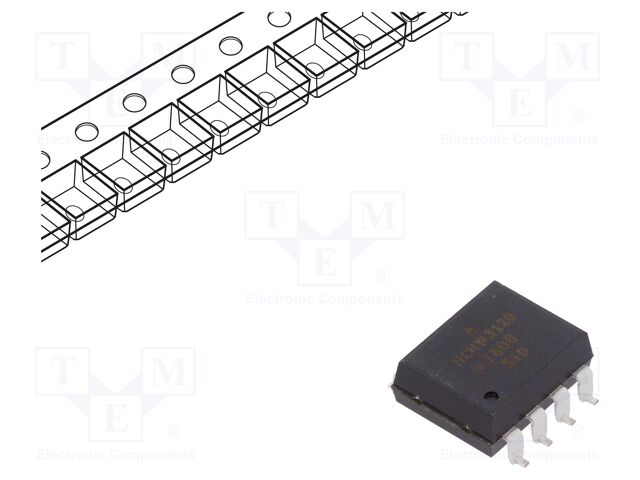

HCNW3120-500E

HCNW3120-500E BROADCOM (AVAGO)

pVersion=0046&contRep=ZT&docId=005056AB281E1EDE9A9C020DA41000D6&compId=HCNW3120-500E.pdf?ci_sign=2a81b5fea1fb1ffff749dc064a29dee5c5dc2622 Hersteller: BROADCOM (AVAGO)
Category: Optocouplers - digital output
Description: Optocoupler; SMD; Ch: 1; OUT: IGBT driver; 5kV; Gull wing 8; 35kV/μs
Type of optocoupler: optocoupler
Mounting: SMD
Number of channels: 1
Kind of output: IGBT driver
Insulation voltage: 5kV
Case: Gull wing 8
Turn-on time: 0.1µs
Turn-off time: 0.1µs
Slew rate: 35kV/μs
Anzahl je Verpackung: 1 Stücke
auf Bestellung 372 Stücke:
Lieferzeit 7-14 Tag (e)
Anzahl Preis
22+3.27 EUR
25+2.93 EUR
26+2.85 EUR
27+2.73 EUR
Mindestbestellmenge: 22
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details HCNW3120-500E BROADCOM (AVAGO)

Description: OPTOISO 5KV 1CH GATE DVR 8DIP GW, Packaging: Tape & Reel (TR), Package / Case: 8-SMD, Gull Wing, Mounting Type: Surface Mount, Operating Temperature: -40°C ~ 100°C, Voltage - Forward (Vf) (Typ): 1.6V, Current - Peak Output: 2.5A, Technology: Optical Coupling, Current - Output High, Low: 2A, 2A, Voltage - Isolation: 5000Vrms, Approval Agency: CSA, IEC/EN/DIN, UR, Supplier Device Package: 8-DIP Gull Wing, Rise / Fall Time (Typ): 100ns, 100ns, Common Mode Transient Immunity (Min): 25kV/µs, Propagation Delay tpLH / tpHL (Max): 500ns, 500ns, Pulse Width Distortion (Max): 300ns, Part Status: Active, Number of Channels: 1, Current - DC Forward (If) (Max): 25 mA, Voltage - Output Supply: 15V ~ 30V.

Weitere Produktangebote HCNW3120-500E nach Preis ab 2.73 EUR bis 7.52 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit
Preis
HCNW3120-500E HCNW3120-500E Hersteller : BROADCOM (AVAGO) pVersion=0046&contRep=ZT&docId=005056AB281E1EDE9A9C020DA41000D6&compId=HCNW3120-500E.pdf?ci_sign=2a81b5fea1fb1ffff749dc064a29dee5c5dc2622 Category: Optocouplers - digital output
Description: Optocoupler; SMD; Ch: 1; OUT: IGBT driver; 5kV; Gull wing 8; 35kV/μs
Type of optocoupler: optocoupler
Mounting: SMD
Number of channels: 1
Kind of output: IGBT driver
Insulation voltage: 5kV
Case: Gull wing 8
Turn-on time: 0.1µs
Turn-off time: 0.1µs
Slew rate: 35kV/μs
auf Bestellung 372 Stücke:
Lieferzeit 14-21 Tag (e)
Anzahl Preis
22+3.27 EUR
25+2.93 EUR
26+2.85 EUR
27+2.73 EUR
Mindestbestellmenge: 22
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E HCNW3120-500E Hersteller : Broadcom Limited AV02-0161EN Description: OPTOISO 5KV 1CH GATE DVR 8DIP GW
Packaging: Tape & Reel (TR)
Package / Case: 8-SMD, Gull Wing
Mounting Type: Surface Mount
Operating Temperature: -40°C ~ 100°C
Voltage - Forward (Vf) (Typ): 1.6V
Current - Peak Output: 2.5A
Technology: Optical Coupling
Current - Output High, Low: 2A, 2A
Voltage - Isolation: 5000Vrms
Approval Agency: CSA, IEC/EN/DIN, UR
Supplier Device Package: 8-DIP Gull Wing
Rise / Fall Time (Typ): 100ns, 100ns
Common Mode Transient Immunity (Min): 25kV/µs
Propagation Delay tpLH / tpHL (Max): 500ns, 500ns
Pulse Width Distortion (Max): 300ns
Part Status: Active
Number of Channels: 1
Current - DC Forward (If) (Max): 25 mA
Voltage - Output Supply: 15V ~ 30V
auf Bestellung 12000 Stücke:
Lieferzeit 10-14 Tag (e)
Anzahl Preis
750+3.52 EUR
1500+3.38 EUR
2250+3.31 EUR
3750+3.23 EUR
Mindestbestellmenge: 750
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E HCNW3120-500E Hersteller : Broadcom Limited AV02-0161EN Description: OPTOISO 5KV 1CH GATE DVR 8DIP GW
Packaging: Cut Tape (CT)
Package / Case: 8-SMD, Gull Wing
Mounting Type: Surface Mount
Operating Temperature: -40°C ~ 100°C
Voltage - Forward (Vf) (Typ): 1.6V
Current - Peak Output: 2.5A
Technology: Optical Coupling
Current - Output High, Low: 2A, 2A
Voltage - Isolation: 5000Vrms
Approval Agency: CSA, IEC/EN/DIN, UR
Supplier Device Package: 8-DIP Gull Wing
Rise / Fall Time (Typ): 100ns, 100ns
Common Mode Transient Immunity (Min): 25kV/µs
Propagation Delay tpLH / tpHL (Max): 500ns, 500ns
Pulse Width Distortion (Max): 300ns
Part Status: Active
Number of Channels: 1
Current - DC Forward (If) (Max): 25 mA
Voltage - Output Supply: 15V ~ 30V
auf Bestellung 12687 Stücke:
Lieferzeit 10-14 Tag (e)
Anzahl Preis
3+6.95 EUR
10+5.14 EUR
100+4.08 EUR
Mindestbestellmenge: 3
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E HCNW3120-500E Hersteller : Broadcom / Avago AV02_0161EN_2024_05_24-1827789.pdf MOSFET Output Optocouplers 1Ch 10mA 700mW
auf Bestellung 3539 Stücke:
Lieferzeit 10-14 Tag (e)
Anzahl Preis
1+7.52 EUR
10+5.54 EUR
100+4.42 EUR
500+4.08 EUR
750+3.57 EUR
2250+3.48 EUR
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E HCNW3120-500E Hersteller : BROADCOM 1790995.pdf Description: BROADCOM - HCNW3120-500E - Optokoppler, Gate-Treiber-Ausgang, 1 Kanal, DIP, Oberflächenmontage, 8 Pin(s), 5 kV
tariffCode: 85414900
rohsCompliant: YES
Anzahl der Kanäle: 1 Kanal
hazardous: false
rohsPhthalatesCompliant: YES
usEccn: EAR99
Isolationsspannung: 5kV
euEccn: NLR
Bauform - Optokoppler: DIP, Oberflächenmontage
Anzahl der Pins: 8Pin(s)
Produktpalette: -
productTraceability: No
SVHC: No SVHC (23-Jan-2024)
auf Bestellung 969 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E HCNW3120-500E Hersteller : BROADCOM 1790995.pdf Description: BROADCOM - HCNW3120-500E - Optokoppler, Gate-Treiber-Ausgang, 1 Kanal, DIP, Oberflächenmontage, 8 Pin(s), 5 kV
tariffCode: 85414900
rohsCompliant: YES
Anzahl der Kanäle: 1 Kanal
hazardous: false
rohsPhthalatesCompliant: YES
usEccn: EAR99
Isolationsspannung: 5kV
euEccn: NLR
Bauform - Optokoppler: DIP, Oberflächenmontage
Anzahl der Pins: 8Pin(s)
Produktpalette: -
productTraceability: No
SVHC: No SVHC (23-Jan-2024)
auf Bestellung 969 Stücke:
Lieferzeit 14-21 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E Hersteller : AVAGO AV02-0161EN Optocoupler Drive Push-Pull; 1-Channel; 2,5A; 5kV; 295mW; 25kV/us; 15V~30V; -40°C~85°C; Substitute: HCNW3120#300; HCNW3120#500; HCNW3120-300E; HCNW3120-500E; HCNW3120-GURT; HCNW3120-300E PDIP8SMD(400MIL) OOHCNW3120 smd
Anzahl je Verpackung: 10 Stücke
auf Bestellung 20 Stücke:
Lieferzeit 7-14 Tag (e)
Anzahl Preis
10+6.76 EUR
Mindestbestellmenge: 10
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E Hersteller : AVAGO AV02-0161EN Optocoupler Drive Push-Pull; 1-Channel; 2,5A; 5kV; 295mW; 25kV/us; 15V~30V; -40°C~85°C; Substitute: HCNW3120#300; HCNW3120#500; HCNW3120-300E; HCNW3120-500E; HCNW3120-GURT; HCNW3120-300E PDIP8SMD(400MIL) OOHCNW3120 smd
auf Bestellung 100 Stücke:
Lieferzeit 7-14 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
HCNW3120-500E
Produktcode: 124652
zu Favoriten hinzufügen Lieblingsprodukt

AV02-0161EN
Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
