Produkte > Verschiedene Bauteile > Other components 3 > HCPL4506-000E

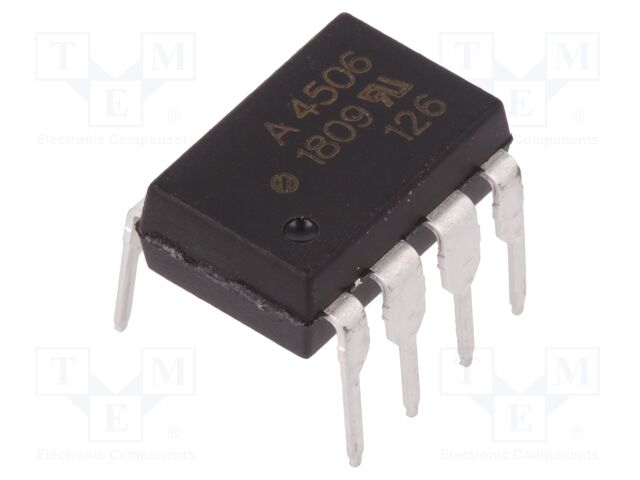

HCPL4506-000E

Produktcode: 75628
zu Favoriten hinzufügen Lieblingsprodukt

Hersteller:
Verschiedene Bauteile > Other components 3

Produkt ist nicht verfügbar
Im Einkaufswagen  Stück im Wert von  UAH
Produktrezensionen
Produktbewertung abgeben

Technische Details HCPL4506-000E

  • OPTOCOUPLER, TRANSISTOR O/P
  • No. of Channels:1
  • Isolation Voltage:5000V
  • Output Type:Transistor
  • Input Current:20mA
  • Output Voltage:15V
  • Opto Case Style:DIP
  • No. of Pins:8
  • SVHC:No SVHC
  • Approval Bodies:VDE, BS415
  • Av Current If:10mA
  • CMR:15000V/es
  • Case Style:DIP-8
  • Fall Time Tf:0.4es
  • Max Output Voltage:15V
  • Operating Temperature Range:-40`C to +100`C
  • Optocoupler Type:Transistor Output
  • Rise Time:0.55es
  • Typ Baud Rate:1000000
  • Voltage Vcc:15V
  • Min Current Transfer Ratio:44%

Weitere Produktangebote HCPL4506-000E nach Preis ab 1.75 EUR bis 5.95 EUR

Foto Bezeichnung Hersteller Beschreibung Verfügbarkeit Privatkunde
HCPL-4506-000E HCPL-4506-000E BROADCOM (AVAGO) HCPL-4506-000E.pdf Category: Optocouplers - analog output
Description: Optocoupler; THT; Ch: 1; OUT: transistor; Uinsul: 5kV; Uce: 20V; DIP8
Type of optocoupler: optocoupler
Mounting: THT
Number of channels: 1
Kind of output: transistor
Insulation voltage: 5kV
Case: DIP8
Collector-emitter voltage: 20V
CTR@If: 21-63%@16mA
Slew rate: 30kV/μs
auf Bestellung 215 Stücke:
Lieferzeit 14-21 Tag (e)
25+3.4 EUR
33+2.62 EUR
38+2.28 EUR
43+2.01 EUR
50+1.81 EUR
100+1.75 EUR
Mindestbestellmenge: 25 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
HCPL-4506-000E HCPL-4506-000E Broadcom / Avago HCPL-4506-HCPL-J456-HCPL-0466-HCNW4506-DS Logic Output Opto-couplers 1MBd 1Ch 10mA
auf Bestellung 6193 Stücke:
Lieferzeit 10-14 Tag (e)
1+5.3 EUR
10+3.53 EUR
100+2.84 EUR
500+2.48 EUR
1000+2.39 EUR
5000+2.31 EUR
10000+2.14 EUR
Im Einkaufswagen  Stück im Wert von  UAH
HCPL-4506-000E HCPL-4506-000E BROADCOM 1266269.pdf Description: BROADCOM - HCPL-4506-000E - Optokoppler, Gate-Treiber-Ausgang, 1 Kanal, DIP, 8 Pin(s), 3.75 kV
tariffCode: 85414900
productTraceability: Yes-Date/Lot Code
SVHC: No SVHC (23-Jan-2024)
Anzahl der Kanäle: 1 Kanal
rohsCompliant: YES
Anzahl der Pins: 8Pin(s)
euEccn: NLR
Isolationsspannung: 3.75kV
isCanonical: Y
hazardous: false
Bauform - Optokoppler: DIP
rohsPhthalatesCompliant: YES
usEccn: EAR99
Produktpalette: -
auf Bestellung 4104 Stücke:
Lieferzeit 14-21 Tag (e)
43+5.93 EUR
70+3.34 EUR
72+2.98 EUR
76+2.84 EUR
100+2.74 EUR
500+2.38 EUR
Mindestbestellmenge: 43 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
HCPL-4506-000E HCPL-4506-000E Broadcom Limited HCPL-4506-HCPL-J456-HCPL-0466-HCNW4506-DS Description: OPTOISO 3.75KV OPEN COLL 8-DIP
Packaging: Tube
Package / Case: 8-DIP (0.300", 7.62mm)
Output Type: Open Collector, Schottky Clamped
Mounting Type: Through Hole
Operating Temperature: -40°C ~ 100°C
Voltage - Supply: 4.5V ~ 30V
Voltage - Forward (Vf) (Typ): 1.5V
Input Type: DC
Voltage - Isolation: 3750Vrms
Current - DC Forward (If) (Max): 25mA
Inputs - Side 1/Side 2: 1/0
Supplier Device Package: 8-DIP
Common Mode Transient Immunity (Min): 15kV/µs
Propagation Delay tpLH / tpHL (Max): 550ns, 400ns
Part Status: Active
Number of Channels: 1
Current - Output / Channel: 15 mA
auf Bestellung 4433 Stücke:
Lieferzeit 10-14 Tag (e)
4+5.95 EUR
50+3.62 EUR
100+3.38 EUR
500+2.95 EUR
1000+2.82 EUR
2000+2.7 EUR
Mindestbestellmenge: 4 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
HCPL4506-000E AVAGO description 09+
auf Bestellung 5673 Stücke:
Lieferzeit 21-28 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
HCPL-4506-000E HCPL-4506-000E.pdf
HCPL-4506-000E
Hersteller: BROADCOM (AVAGO)
Category: Optocouplers - analog output
Description: Optocoupler; THT; Ch: 1; OUT: transistor; Uinsul: 5kV; Uce: 20V; DIP8
Type of optocoupler: optocoupler
Mounting: THT
Number of channels: 1
Kind of output: transistor
Insulation voltage: 5kV
Case: DIP8
Collector-emitter voltage: 20V
CTR@If: 21-63%@16mA
Slew rate: 30kV/μs
auf Bestellung 215 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPrivatkunde
25+3.4 EUR
33+2.62 EUR
38+2.28 EUR
43+2.01 EUR
50+1.81 EUR
100+1.75 EUR
Mindestbestellmenge: 25 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
HCPL-4506-000E HCPL-4506-HCPL-J456-HCPL-0466-HCNW4506-DS
HCPL-4506-000E
Hersteller: Broadcom / Avago
Logic Output Opto-couplers 1MBd 1Ch 10mA
auf Bestellung 6193 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPrivatkunde
1+5.3 EUR
10+3.53 EUR
100+2.84 EUR
500+2.48 EUR
1000+2.39 EUR
5000+2.31 EUR
10000+2.14 EUR
Im Einkaufswagen  Stück im Wert von  UAH
HCPL-4506-000E 1266269.pdf
HCPL-4506-000E
Hersteller: BROADCOM
Description: BROADCOM - HCPL-4506-000E - Optokoppler, Gate-Treiber-Ausgang, 1 Kanal, DIP, 8 Pin(s), 3.75 kV
tariffCode: 85414900
productTraceability: Yes-Date/Lot Code
SVHC: No SVHC (23-Jan-2024)
Anzahl der Kanäle: 1 Kanal
rohsCompliant: YES
Anzahl der Pins: 8Pin(s)
euEccn: NLR
Isolationsspannung: 3.75kV
isCanonical: Y
hazardous: false
Bauform - Optokoppler: DIP
rohsPhthalatesCompliant: YES
usEccn: EAR99
Produktpalette: -
auf Bestellung 4104 Stücke:
Lieferzeit 14-21 Tag (e)
AnzahlPrivatkunde
43+5.93 EUR
70+3.34 EUR
72+2.98 EUR
76+2.84 EUR
100+2.74 EUR
500+2.38 EUR
Mindestbestellmenge: 43 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
HCPL-4506-000E HCPL-4506-HCPL-J456-HCPL-0466-HCNW4506-DS
HCPL-4506-000E
Hersteller: Broadcom Limited
Description: OPTOISO 3.75KV OPEN COLL 8-DIP
Packaging: Tube
Package / Case: 8-DIP (0.300", 7.62mm)
Output Type: Open Collector, Schottky Clamped
Mounting Type: Through Hole
Operating Temperature: -40°C ~ 100°C
Voltage - Supply: 4.5V ~ 30V
Voltage - Forward (Vf) (Typ): 1.5V
Input Type: DC
Voltage - Isolation: 3750Vrms
Current - DC Forward (If) (Max): 25mA
Inputs - Side 1/Side 2: 1/0
Supplier Device Package: 8-DIP
Common Mode Transient Immunity (Min): 15kV/µs
Propagation Delay tpLH / tpHL (Max): 550ns, 400ns
Part Status: Active
Number of Channels: 1
Current - Output / Channel: 15 mA
auf Bestellung 4433 Stücke:
Lieferzeit 10-14 Tag (e)
AnzahlPrivatkunde
4+5.95 EUR
50+3.62 EUR
100+3.38 EUR
500+2.95 EUR
1000+2.82 EUR
2000+2.7 EUR
Mindestbestellmenge: 4 Stücke
Im Einkaufswagen  Stück im Wert von  UAH
HCPL4506-000E description
Hersteller: AVAGO
09+
auf Bestellung 5673 Stücke:
Lieferzeit 21-28 Tag (e)
Im Einkaufswagen  Stück im Wert von  UAH
